变频器怎样用键盘来预置目标值

1．电路特点。用键盘来预置目标值时，变频器的任意一个频率给定端都可以作为反馈信号的输入端，如图5-10a）所示。图中，压力传感器SP由变频器的辅助直流电源供电，其输出的电压信号作为反馈信号XF接至变频器的给定信号输入端VI1端。

2．目标值的预置。如图5-10b）所示：

(1)按键，使变频器由“监控模式”转换为“监控参数查询”模式；

(2)按键或键，将功能码调整为d-6（PID设定值）；

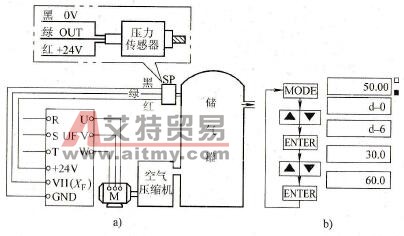

图5-10 用键盘预置目标值的特点

a)接线特点；b）目标值的调整

(3)按键，读出原有数据，假设为30.0；

(4)按或键，将数据码调整为要求的目标值，假设为60.0；

(5)按键，写入新数据。
