某印染机共有6个单元都配置了变频调速系统，要

    所谓自动同步运行，如果各单元因“步调”不一致所需要的微调，应该是自动进行的。这种自动微调，通常是通过变频器的辅助给定来实现的。

    各种变频器都设置了多个频率给定端，如果有两个以上的给定信号输入时，其中必有一个是主给定信号，其余的为辅助给定信号。辅助给定信号与主给定信号可以相加，也可以相减（多数情况是相减），通过功能预置来决定。

    1．给定电路的电源  由可调直流电源提供。该电源有三个输出端：+5V、0V、-5V。正端和负端的电压可通过电位器RP0同步调节。

    2．同步信号的取出  印染机械大都采用调节辊法，如图4-45所示。通常，调节辊与可变电阻器RP1的活动端相联。为了使可变电阻不易磨损，较老的机械上采用容量较大的磁盘变阻器。近年来，已有无触点电位器问世，则以采用无触点电位器为宜。

    把电位器的两个固定端接到可调直流电源的正、负两端，即可从电位器的活动端取出同步信号，该同步信号可以是正信号，也可以是负信号。

    3．电路特点

   (1)统调信号。将各变频器的主要给定端VR1-GND都接至可调直流电源的+5V和0V之间。当调节电位器RP0时，各变频器的主给定信号同时改变，从而实现了统调。

   (2)各单元的微调。与各调节辊相联的电位器活动端取出的信号接至各变频器的辅助给定信号端VR2。通过功能预置，使VR1的信号与VR2的信号相减。单元1是主令单元，不需要进行微调。

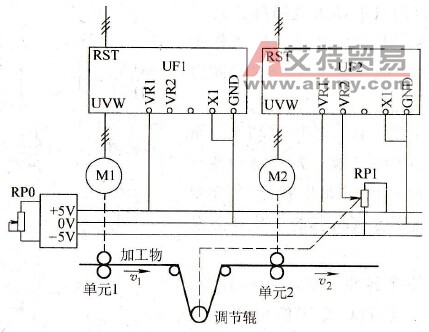

    图4-45    自动同步控制

    4．工作过程。以单元1和单元2之间的同步为例，说明如下：

    如v2>v1，调节辊上移，同步信号向电源的“+”端偏移，则变频器UF2的合成给定信号X∑减小，单元2的转速将下降；

    如v2<v1，调节辊下移，同步信号向电源的“-”端偏移，则变频器UF2的合成给定信号X∑增大，单元2的转速将上升。
