怎样看异步电动机的能量关系

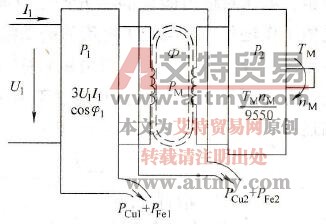

    把定子和转子的能量图综合到一起，使得到整台电动机的能量关系图，如图9-22所示。归纳如下：

    图9-22    全电动机的能量图

    1．输入功率。电动机输入的是三相电功率：

   P1=3U1I1cosφ1

    在这里，决定输入功率大小的主要因素是电源相电压U1和相电流I1。

    2．电磁功率。从定子侧看，传输给转子的电磁功率是：

   PM1=3E1I1cosφ1

    电磁功率的大小主要由反电动势E1和相电流的有功分量I1 cosφ1决定。

    从转子侧看，转子得到的全部功率是：



    电磁功率的大小也决定于转子电动势E2′和转子电流I2′的有功分量I2′cosφ2。

    在不计损失的情况下，上述两种方法计算的结果是相同的：

   PM1≈PM2

    3，输出功率。电动机输出的是轴上的机械功率：

   P2=TMnM/9550

    在等效电路中，其大小也可由下式计算：

        (9-22)

    上述两种计算方法的计算结果是相同的。就是说，电动机的输出功率可以从两个方面（电的和机械的）来进行计算。
