定子电流和转子电流之间有怎样的关系

    1．磁动势平衡方程。在异步电动机的磁路中，定子电流的磁动势I1N1是产生磁场的“源”，是输出能量的一方；磁通Φ（通常用基波分量Φ1表示）是磁场作功的标志；转子电流的磁动势I2N2（或I2′N1）则是得到能量的一方，它在得到能量的过程中，必然对输出能量的一方产生反作用。因此，磁路传递能量的工作过程，就是定子电流的磁动势I1N1在克服了转子电流磁动势I2N2（或I2′N1）的去磁效应（反作用）后产生磁通Φ的过程，如图1-21所示。其能量平衡关系由磁动势平衡方程来描述：

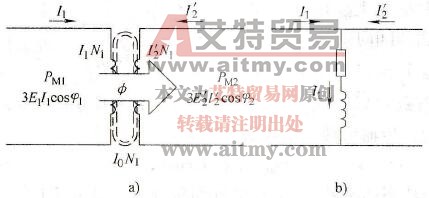

    图9-21    磁动势和电流的平衡

   a)磁动势的平衡b）电流的平衡

   (9-21)

式中  I1N1-定子电流的磁动势；

   I2′N1-转子电流的磁动势；

   I0N1-励磁磁动势。

    励磁磁动势I0N1是定子电流的磁动势I1N1和转子电流的磁动势I2′N1互相平衡的结果，用于产生磁通。

    2．电流平衡方程。由于式(9-21)两边的N1可以约去，故磁动势之间的平衡关系也可以简单地通过电流平衡方程来表述：

    转子电流I2′的有效值总是和负载转矩成比例的，故常称为转矩分量；I0则是励磁分量，或称为励磁电流。
