怎样实现SPWM

    产生SPWM脉冲系列的基本方法是各脉冲的上升沿与下降沿由正弦波和三角波的交点来决定，具体方法又分两种。

    1．单极性调制  特点是在每半个周期内，三角波的极性是单方向的，所得到的脉冲系列的极性也是单方向的，如图10-6所示。通常，正弦波称为调制波，三角波称为载波。

    调制时，三角波的振幅是不变的，当正弦波的振幅值较大时，则调制所得的脉冲系列的占空比较大，如图a中之曲线①和图b所示；反之，当正弦波的振幅值较小时，则调制所得的脉冲系列的占空比也较小，如图a中之曲线②和图c所示。

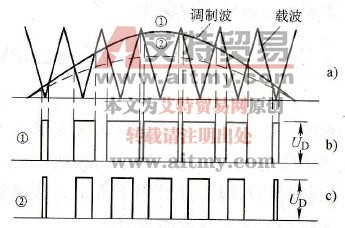

    图10-6    单极性调制

   a)调制方式；b）电压较高；）电压较低

    在改变频率时，则：

   (1)正弦波的频率随给定频率而变；三角波的频率原则上也跟着一起变化，但变化规律在不同品牌的变频器中不尽相同。

   (2)正弦波的振幅按比值U1X/fx和给定频率fx同时变化；三角波的振幅则不变。

    单极性调制方式易于理解，但由于调制所得的线电压波形并不好，实际上已很少使用。

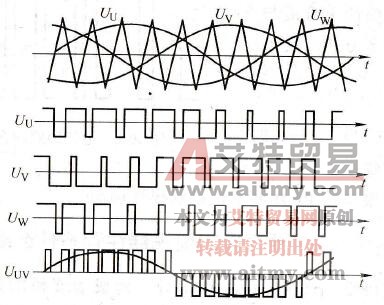

    图10-7    双极性调制

    2．双极性调制  实际变频器中，更多地使用双极性调制方式，其特点是：三角波和所得到的相电压脉冲系列都是双极性的，但线电压脉冲系列却是单极性的，如图10-7所示。

    双极性调制的工作特点是：每个桥臂的上下两管总是处于不断地交替导通的状态。
