以SCR为逆变管的变频器有什么特点

    如上述，晶闸管逆变桥是由同一侧的晶闸管相互关断的，所以，输出的电压波是矩形波，如图10-15a所示；而电流波则如图10-15b所示。

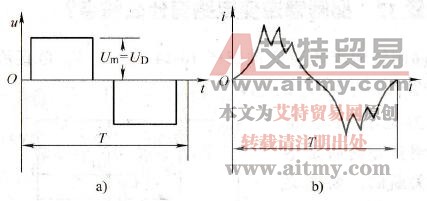

    图10-15    晶闸管逆变的电压和电流波形

   a)电压波形b）电流波形

    晶闸管变频器除了电压和电流波形不好外，并且因为用于相互关断的电容器要求电压较高、容量也较大，故价格昂贵。除此以外，在不同的负载电流下，晶闸管的关断条件也并不一致，这又影响了其工作的可靠性。

    所以，晶闸管虽然使变频调速成为了可能，实现了近百年来人们对于变频调速的企盼。但由于缺点较多，并不能达到普及推广的阶段。
