晶闸管逆变电路有什么特点

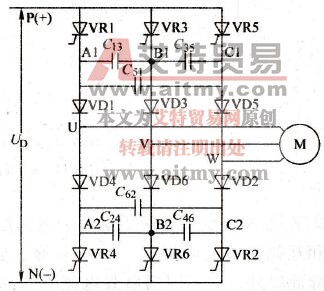

    由晶闸管构成的逆变桥如图10-14所示，UD是直流回路的电压，设平均值为UD= 513V。

    图10-14    晶闸管逆变电路

    因为在直流电路中，晶闸管导通后是不能自行关断的。要想关断已经导通的晶闸管，必须在晶闸管两端加反向电压。图10-14是主电路的大致结构，说明如下：

    假设晶闸管VR1已经处于导通状态，这时，A1点的电位与直流正端（P端）相同，而如果VR3和VR5都处于截止状态的话，则B1点和C1点都是0电位。如要关断VR1，必须令VR3或VR5导通，今假设VR3导通。在VR3导通的瞬间，B1点的电位突然上升513V，由于电容器C13两端的电压是不能跃变的，故A1点的电位也同时上升513V，使VR1的阴极电位高于阳极电位，从而迫使VR1截止。

    所以，在图10-14中，各电容器是用来使各晶闸管相互关断的；二极管VD1~VD6则用于隔开逆变桥的上下两个桥臂的。
