交-直-交变频的框图是怎样的

    迄今为止，普及应用得最为广泛的是“交-直-交”变频器，其基本框图如图10-1所示。

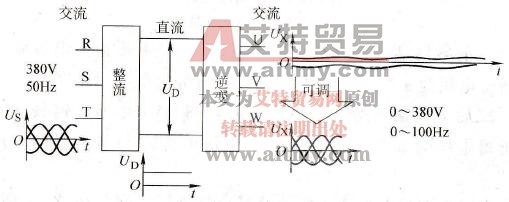

    图10-1    “交-直-交”变频器的框图

    变频器的工作可分为两个基本过程：

   (1)先将电源的三相（或单相）交流电全波整流成直流电（交-直变换），这方面的技术早已解决了，并已为大家所熟知；

   (2)再把直流电“逆变”成频率和电压任意可调的三相交流电（直-交变换），这是长期以来要解决的核心问题。
