以GTR为逆变管的变频器有些什么特点

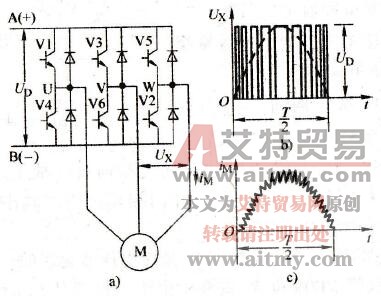

    GTR变频器的逆变电路如图10-21a所示，其主要特点有：

    图10-21    GTR变频器的主要特点

   a)逆变电路b）电压波形c）电流波形

    1．输出电压  可以采用脉宽调制方式，故输出电压为幅值等于直流电压的强脉冲序列，如图b所示。

    2．载波频率  GTR由于开通和关断时间较长，故允许的载波频率较低，大部分变频器的上限载波频率约为1.2~ 1.5kHz。

    3．电流波形  因为载波频率较低，故电流的高次谐波成分较大，如图c所示。这些高次谐波电流将在硅钢片中形成涡流，并使硅钢片相互间因产生电磁力而振动。又因为载波频率处于人耳对声音较为敏感的区域，故电动机有较强的电磁噪声。

    4．输出转矩  因为电流中高次谐波的成分较大，故在50Hz时，电动机轴上的输出转矩与工频运行时相比，略有减小。
