异步电机基本概念

    三相异步电机要旋转起来的先决条件是具有一个旋转磁场，三相异步电机的定子绕组就是用来产生旋转磁场的。三相电源相与相之间的电压在相位上是相差120°的，三相异步电机定子中的3个绕组在空间方位上也互差120°，这样，当在定子绕组中通入三相电源时，定子绕组就会产生一个旋转磁场，其产生的过程如图1.1所示。图1.1中分4个时刻来描述旋转磁场的产生过程。电流每变化一个周期，旋转磁场便在空间旋转一周，即旋转磁场的旋转速度与电流的变化是同步的。

    旋转磁场的转速为

   n=60f/p

式中，f为电源频率；p是磁场的磁极对数；n的单位是r/min。根据此式可知，电机的转速与磁极对数和使用电源的频率有关。

    定子绕组产生旋转磁场后，转子导条（笼型条）将切割旋转磁场的磁力线而产生感应电流，转子导条中的电流又与旋转磁场相互作用产生电磁力，电磁力产生的电磁转矩驱动转子沿旋转磁场方向以n1的转速旋转起来。一般情况下，电机的实际转速n1低于旋转磁场的转速n。因为假设n=n1，则转子导条与旋转磁场就没有相对运动，就不会切割磁力线，也就不会产生电磁转矩，所以转子的转速n1必然小于n。为此，称这种结构的三相电机为异步电机。

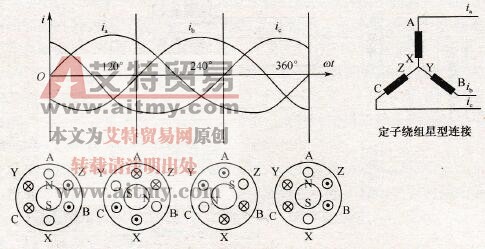

    图1.1    三相异步电机原理
