直接变压变频装置简介（交-交变压变频装置）

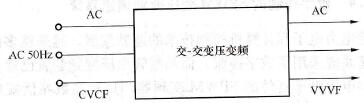

    直接变压变频装置的结构如图3-5所示。它只用一个变换环节，就可以把CVCF交流电源变换成VVVF电源，因此，称之为直接变压变频装置或交-交变压变频装置。有时为了表现其功能，又称其为周波变换器( cycloconverter)。

    图3-5    直接变压变频装置（交-交变压变频装置）

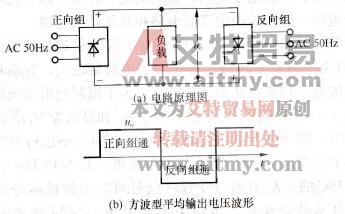

    常用的交-交变压变频装置输出的每一相都是一个两组晶闸管整流装置反并联的可逆线路，如图3-6 (a)所示。正、反向两组按一定周期相互切换，在负载上就获得交变的输出电压uo。uo的幅值决定于各组整流装置的控制角α，uo的频率决定于两组整流装置的切换频率。如果控制角α一直不变，则输出平均电压是方波，如图3-6(b)所示。

    图3-6    交-交变压变频装置单相电路及方波电压波形

    交-交变频器的使用不太广泛，目前尚没有一家变频器厂系列化生产这类变频器，但在20世纪80年代曾一度流行过。例如，上海宝钢就曾从德国进口过一套大功率的交-交变频器用于轧钢机主传动，几十年来使用效果良好。该变频器在中、小容量变频器中不能大量推广，因为装置体积过大，使用的晶闸管器件过多，调速范围太低。
