间接变压变频装置简介（交-直-交变压变频装置）

    间接变压变频装置先将工频交流电通过整流器变成直流电，再经过逆变器将直流电变换成可控频率的交流电，因此又称为有中间直流环节的变压变频装置或交-直-交变压变频装置。图3-3给出了其主要构成环节。按照不同的控制方式，交-直-交变压变频装置又可分成图3-4中的(a)、(b)两种。

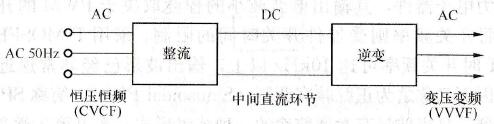

    图3-3    交-直-交变压变频装置

   (1)用可控整流器调压、用逆变器调频的交-直-交变压变频装置[见图3-4(a)]。在这种装置中，调压和调频在两个不同环节上分别进行，两者要在控制电路上协调配合。其特点是结构简单，控制方便。早期的可控整流器缺点是输出谐波大，装置复杂，已被淘汰，现用开关式功率晶体管整流器代替。整流电压的调节也是用PWM方式，故这种新型变频器又称为双PWM控制变频器。

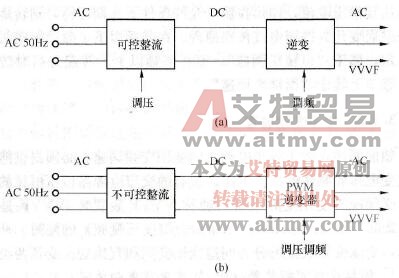

    图3-4    交-直-交变压变频装置的不同结构形式

   (2)用不可控整流器整流、PWM逆变器进行调压调频的交-直-交变压变频装置[见图3-4(b)]。在这类装置中，用不可控整流，则输入功率因数不变；用PWM逆变，则输出谐波可以减小。这样，图3-4 (a)装置的两个缺点都消除了。PWM逆变器需要全控式电力电子器件，其输出谐波减小的程度取决于PWM的开关频率，而开关频率则受器件开关时间的限制。采用P-MOSFET或IGBT时开关频率可达10kHz以上，输出波形已经非常逼近正弦波，因而又称之为正弦脉宽调制(Sinusoida1 PWM，简称SPWM)逆变器，是当前最有发展前途的一种装置形式。
