以IGBT为逆变管的变频器有什么特点

    以IGBT为逆变管的变频器的逆变电路与GTR的逆变电路基本相同，如图10-29a所示。其主要特点如下：

    1．载波频率高  大多数变频器的载波频率可在(3~15)kHz的范围内任意可调，其电压波形如图b所示。载波频率高的结果是电流的谐波成分减小，电流波形如图c所示。

    2．功耗减小  由于IGBT的驱动电路取用电流极小，几乎不消耗功率。而GTR基极回路的取用电流常常是安培级的，消耗的功率不可小视。

    3．瞬间停电可以不停机  这是因为，IGBT的栅极电流极小，停电后，栅极控制电压衰减较慢，IGBT管不会立即进入放大状态。故在瞬间停电后，变频器允许自动重合闸，而可以不必跳闸。

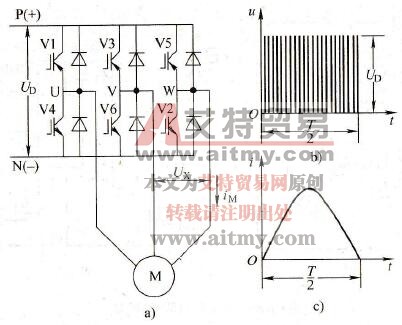

    图10-29    IGBT变频器的主要特点

   a)逆变电路b）电压波形c）电流波形
