交-直-交电压型PWM变频器简介

    交-直-交电压型PWM变频器采用一台双绕组变压器，以中间直流电压（三电平）为界，一次侧和二次（负载）侧各有一台相同的变流装置，负荷侧为逆变器，将直流电压变换成三相交流。其全套设备由高压开关切换柜、整流柜、逆变柜、励磁柜、控制柜、操作台以及交流进线电抗器、直流平波电抗器、转子位置检测器、光电编码器等部分组成，如图4-31所示。

    高压开关切换柜用于控制高压变频器的供电及进行安全保护．同时与原供电系统互相连锁；励磁柜直接向同步电动机提供所需的励磁电流，操作台设在控制室内，供值班人员使用；交流进线电抗器限制品闸管的di/dt，减少变频器运行时谐波对电网的公害，限制短路故障电流；直流平波电抗器用于平滑直流电流，并对两个变流器解耦；转子位置检测器安装在电动机轴上，提供逆变器触发脉冲的指令；光电编码器提供速度反馈信号。

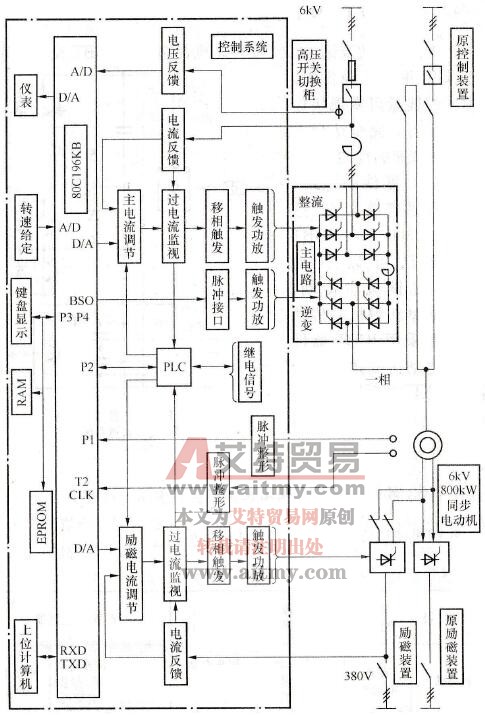

    图4-31    同步电动机直接高压变频调速系统结构框图
