变频器模拟量给定方式的叠加

来源:艾特贸易2017-06-05

简介给定方式的叠加是指在主给定通道频率的基础上再加上辅助给定通道频率作为变频器的设定频率。其叠加方式不是简单的加法运算,还可以融合多种叠加运算公式。图 2.31 所示为典型的

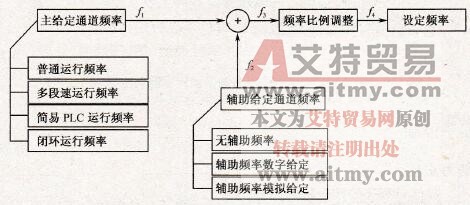

    给定方式的叠加是指在主给定通道频率的基础上再加上辅助给定通道频率作为变频器的设定频率。其叠加方式不是简单的加法运算,还可以融合多种叠加运算公式。图2.31所示为典型的给定方式的叠加原理。f1为主给定通道频率,f2为辅助给定通道频率,f3f1加上f2的和,f4则是f3经比例调整后的最终设定频率。不同给定方式的叠加是指在主给定通道频率的基础上再加上辅助给定通道频率作为变频器设定频率。

给定方式的叠加

    2.31    给定方式的叠加
