变频器模拟量给定的通信给定方式

    1．基本概念

    通信给定方式就是指上位机通过通信口按照特定的通信协议、特定的通信介质进行数据传输到变频器以改变变频器设定频率的方式。上位机一般指计算机（或工控机）、PLC、DCS、人机界面等主控制设备，如图2.30所示。

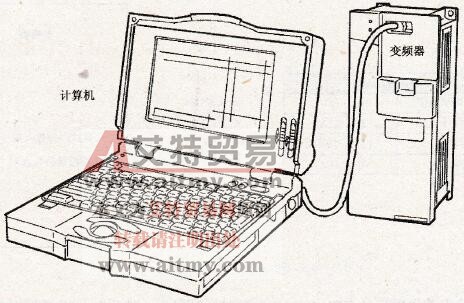

    图2.30    通信给定方式

    上位机和变频器之间传输数据的方式主要有两种：①串行方式，它每次只传送二进制的一位，主要优点是连线少，一般只有2根或3根，缺点是传送速度较低；②并行方式，它每次可传送一个完整的字符，传送速度快，但所需的连线较多，一般需要8根或16根，成本相应就高了许多。由于上位机与变频器之间的距离一般不会太远，对传输速度的要求也不是很高，因此在通常情况下都采用串行传输方式。

    2．通信参数设置

    只有设置正确的通信参数才能确保上位机和变频器之间的正常通信，也才能保证通信给定方式的准确性。通信参数一般包含以下几项内容。

   1)波特率选择。一般的变频器通信波特率可以选择300b/s、600b/s、1200b/s、2400b/s、4800b/s、9600b/s、19200b/s、38400b/s等。

   2)数据格式。常见的数据位包括一个起始位、8个数据位、一个停止位，校验位则可以分别设置位奇校验、偶校验和无校验3种。

   3)接线方式。包括直接电缆连接RS232/RS485和调制解调器Modem (RS232)，其中设置为调制解调器Modem (RS232)时，每当变频器上电时，将通过变频器的通信日(RS232)对调制解调器Modem做一次初始化操作，以便调制解调器在接收到电话线路3次振铃后自动响应，实现由拨号线路组成的远程控制线路。

   4)通信地址。用来标志变频器本体的地址，其中有一个为广播地址，可以接受和执行上位机的广播命令，而不会应答上位机。

   5)通信超时检出时间。当通信口信号消失后，其持续时间超过通信超时设置后，变频器即判断为通信故障。

   6)变频器应答延时。它指变频器通信口在接收并解释执行上位机发送过来的命令后，直到返回应答帧给上位机所需要的延迟时间。
