变频器模拟量给定的脉冲给定方式

来源:艾特贸易2017-06-05

简介脉冲给定方式即通过变频器的特定高速开关端子从外部输入脉冲序列信号进行频率给定,并通过调节脉冲频率来改变变频器的输出频率。不同的变频器对于脉冲序列输入有不同的定义,

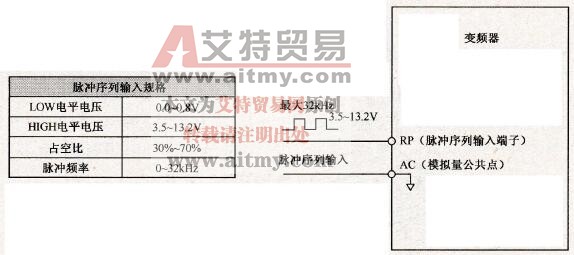

    脉冲给定方式即通过变频器的特定高速开关端子从外部输入脉冲序列信号进行频率给定,并通过调节脉冲频率来改变变频器的输出频率。不同的变频器对于脉冲序列输入有不同的定义,以安川VS G7为例(2.28):脉冲频率为032kHz,低电平电压为0.00.8V,高电平电压为3.513.2V,占空比为30%70%

脉冲给定

    2.28    脉冲给定

    脉冲给定首先要定义占空比为100%时的脉冲频率,然后就可以像模拟量给定一样定义脉冲频率给定曲线。该频率给定曲线也是线性的,通过首坐和尾坐标两点的数值来确定。因此,其频率给定曲线可以是正比例线性关系,也可以是反比例线性关系。一般而言,脉冲给定值通常用百分比来表示。

    这里举例说明一下脉冲给定的参数设置。现在有一个变频系统,其需求如下:①使用端子输入的脉冲信号来设置给定频率;②输入信号范围为120kHz;③要求1kHz输入信号对应设定频率为50Hz20kHz输入信号对应设定频率为5Hz

    根据上述要求,参数设置要点如下:①设置频率给定方式为脉冲给定;②选择多功能输入端子为脉冲信号输入;③设置脉冲最大输入频率为20kHz;④定义频率给定曲线首坐标点的数值,即最小脉冲给定值的百分比为1kHz÷20kHz×100%=5%,以及最小脉冲数对应的频率值50Hz;⑤定义频率给定曲线尾坐标点的数值,即最大脉冲给定值的百分比为100%,以及最大脉冲数对应的频率值5Hz。具体如图2.29所示为艾默生EV系列变频器的脉冲给定设置。

脉冲给定曲线

    2.29    脉冲给定曲线
