TPSC系列同步控制器的应用实例
来源:艾特贸易2017-06-05
简介某一印染机械,传动系统为 1 台 11kW 变频器拖动 11kW 交流异步电动机作为主传动、 2 台 2. 2kW 变频器分别拖动 2 台同功率的电机作为同步传动,两台小电机中间的传动辊采用张力架进行
某一印染机械,传动系统为1台11kW变频器拖动11kW交流异步电动机作为主传动、2台2. 2kW变频器分别拖动2台同功率的电机作为同步传动,两台小电机中间的传动辊采用张力架进行反馈调节,速差反馈采用TPAS1型角位移传感器。
电气要求:系统可以同步升、降速,且斜率可调,同时保证张力架动态稳定性好。
电气配置:如图3.19所示,采用1台TPSC1型同步控制器、1台TPSC-M故障检测器、2台TPAS1型角位移传感器、3台变频器。

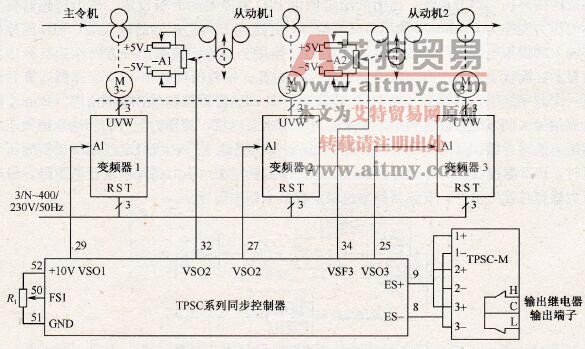

图3.19 同步控制器应用案例
从图3.19中可以看出,对于变频器输入AI而言,接线非常方便,只需要从TPSC系列同步控制器获得,这样就能保证正确的速度同步控制了。
