TPSC系列同步控制器的功能与特点

来源:艾特贸易2017-06-05

简介同步控制器输出多路模拟量信号,对被控设备进行同步控制,使其按照工艺生产的要求运转。同步控制器输出的模拟量一般作为被控设备的模拟量给定源,具有直流 0 ~ 10V 、 4 ~ 20m

    同步控制器输出多路模拟量信号,对被控设备进行同步控制,使其按照工艺生产的要求运转。同步控制器输出的模拟量一般作为被控设备的模拟量给定源,具有直流010V420mA等工业标准形式。被控设备则可以是最通用的变频器。

    同步控制器的特点如下:

   1)8个相同独立单元,可灵活编程设定给定量、反馈量、反馈比例系数及输出比例系数等;

   2)3个给定信号,包括外部模拟量给定、外部升降速按钮控制及键盘设定;

   3)速度链连接灵活多样,各单元速度关系用软件编程设定;

   4)控制器可外接操作面板,两者用通信电缆连接,可进行远程控制。

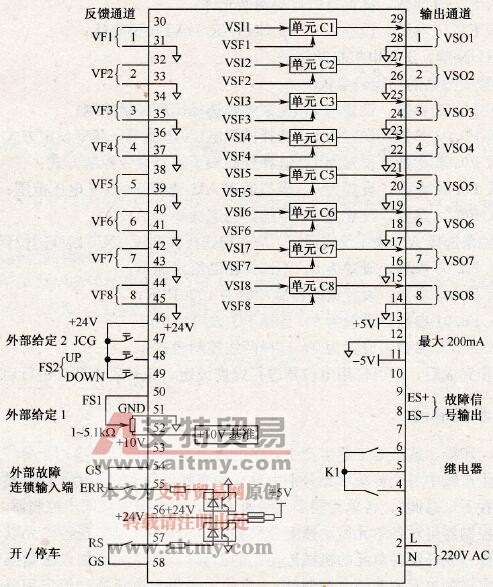

    同步控制器的端子说明如图3.12所示。

同步控制器端子图解

    3.12    同步控制器端子图解
