中频感应炉晶闸管静止变频器供电的主电路是怎

    由晶闸管静止变频器与感应炉组成的主电路如图4-9所示。

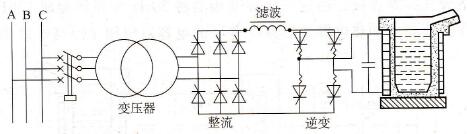

    图4-9    中频感应炉（晶闸管静止变频器）的主电路图

    主电路由三相工频电源经变压器降压后，供给晶闸管变频器，经晶闸管整流、滤波、逆变后获得中频电流，作为感应炉加热电源。为提高中频电效率并联有电容器组。以上部分共同组成中频感应炉的主电路。

    晶闸管静止变频器于20世纪90年代得到迅速发展，目前已代替中频发电机组作为中频感应炉的供电电源。晶闸管中频电源的输出功率可达10000kW，电压750~1700V，频率为500~4000Hz。
