中央空调系统中的循环泵节流变频控制

    1．循环泵的节流变频控制系统

    循环泵的节流变频控制系统必须要做到压差检测的合理性，如图4.5所示。具体做法是：在供水管和回水管之间加装一只压差传感器，将压差数值转换成4～20mA的标准信号，送到变频器的模拟量输入端，经变频器的数据处理系统计算并与设定压力值比较后，给出比例调节( PID)后的输出频率，以改变水泵电机的转速来恒定供回水管之间压差的目的，形成一个完整的闭环控制系统。当管道用水量加大时，管道压差会有所下降，自控环节令变频器输出频率有所上升，电机转速随即上升，使管道压差回升至设定值；反之，频率会降低，管道压差相应回落，最终达到供回水压差恒定的目的。而使空气处理器两侧压差恒定，空气处理器就有效供暖或制冷，不至于采用节流技术后出现制冷或供暖效果不足的状况。

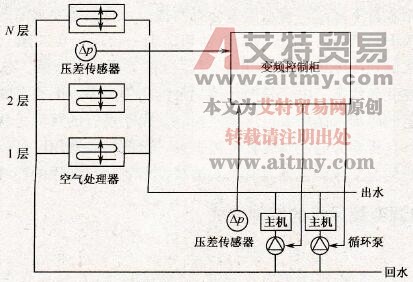

    图4.5    循环泵的节流变频控制系统

    2．多台循环泵的变频控制过程

    一般的中央空调系统都可由多台循环水泵组成，这时要实现多泵循环控制可以再配置一台智能控制器（或PLC或单片机），实现一台变频器多泵联用等。其中图4.6所示是三泵联用的简图。

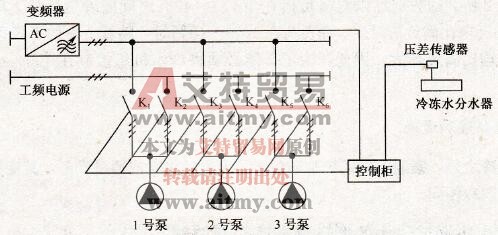

    图4.6    三泵连用

    当给出启泵指令后，K1接通1号泵，使其变频软启动；若工作频率升至50Hz管道压差未达到设定值，一定延时后，会自动快速切断K1接通K2，将此泵切人工频电路运行，并自动接通K3，使2号泵接入变频启动并运行，跟踪管道压差的设定值，如2号泵工作频率上升至50Hz仍达不到设定压差时，则同样顺序启动3号循环泵。相反的过程是当冷冻水用水量下降时，管道压差会有所提高，自然是要求降低频率，当频率降低到一定值(如10Hz)则经一定延时会自动切出上一台运行在工频上的循环泵，如果输出的频率再一次低到10Hz，则再切出一台运行在工频的循环泵。总之，始终保持有一台循环泵运行在变频状态。由于是循环控制泵的启停顺序，因而泵的使用率也是均匀的。相应冷冻机组的冷却水循环泵也可类似控制。由于所有的泵都是软启动，所以节省了减压启动器等，且压差旁通控制装置也被省去，因此初装费用已可以和装压差平衡阀的方案相比较，更何况变频调速还具有可观的长期节省运行费用的经济效益。
