三相笼型异步电动机的调速方式

    为了适应实际的生产需要，异步电动机需要进行调速。所谓调速，就是人为地改变三相笼型异步电动机的转速。由异步电动机的转速关系式，可得：

    由上式可知，若要改变电动机转速n，有如下三种方法。

   (1)变极调速：改变定子绕组的磁极对数p。

   (2)改变转差率调速：改变电动机的转差率s。

   (3)变频调速：改变供电电源的频率f1。

    1．变极调速

    在电源频率f1不变的条件下，改变电动机的磁极对数，电动机的同步转速n1就会发生变化。电动机的磁极对数增加一倍，同步转速就降低一半，电动机的转速也下降一半，从而得到转速的调节，如图1-5所示。

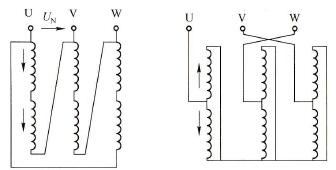

    图1-5    改变磁极对数的调速方式

    改变电动机的磁极对数，可以在定子铁芯槽内嵌放两套不同极数的三相绕组，这种方法从制造的角度看，很不经济。也可以利用改变定子绕组的接法来改变磁极对数，这种电动机称为多速电动机。多速电动机均采用笼型转子，有双速、三速、四速等多种。

    艾特贸易网提示：

    变极调速因为速度几乎是成倍地变化，所以调速的平滑性差，对于不需要无级调速的生产机械（如金属切割机床、通风机、升降机等），多速电动机应用得比较广泛。

    2．改变转差率调速

    适合三相笼型异步电动机改变转差率的方法主要有如下几种。

   1)改变定子电压调速

    所谓调压调速，就是通过改变定子外加电压来改变其机械特性，从而达到改变电动机在一定输出转矩下转速的目的。

    定子调压调速的方法有定子串电抗、串电容和晶闸管( SCR)调压法（如图1-6所示）等。其中，以晶闸管(SCR)调压法最好。目前，改变定子电压调速多应用于三相电风扇、抽风机等通风机负载中。

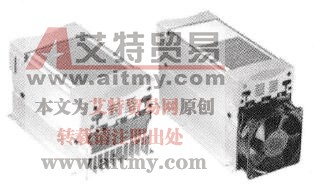

    图1-6    SCR晶闸管调压装置

    艾特贸易网提示：

    异步电动机在低压时的机械特性很软，工作不易稳定，负载稍有波动就会引起转速较大变化。

   2)电磁调速法

    电磁调速法是用电磁调速电动机进行调速。电磁调速异步电动机又称滑差电动机，它是一种恒转矩交流无级变速电动机，如图1-7所示。其结构主要由普通鼠笼式异步电动机、电磁滑差离合器和电气控制装置三部分组成。异步电机作为原动机使用，当它旋转时带动离合器的电枢一起旋转，通过电磁离合器励磁电流的控制来实现对转速的调节。

    图1-7    电磁调速异步电动机及其电气控制装置

    艾特贸易网提示：

    电磁调速系统控制简单、价格低廉，具有调速范围广、速度调节开滑、启动转矩大等特点，广泛应用于一般工业设备中。

    3．变频调速

    根据异步电动机的转速表达式n=（1-s）n1=（1-s）可知，只要平滑地调节异步电动机的供电频率f1，就可以平滑调节电动机转速，从而实现异步电动机的无级调速，这就是变频调速的基本工作原理。
