三相笼型异步电动机的工作原理

    三相笼型异步电动机是一种将电能转变成机械能并拖动生产机械工作的动力设备，其结构主要由两个基本部分组成：固定不动的部分叫定子，转动的部分叫转子。图1-4所示为三相笼型异步电动机的外形及结构示意图。

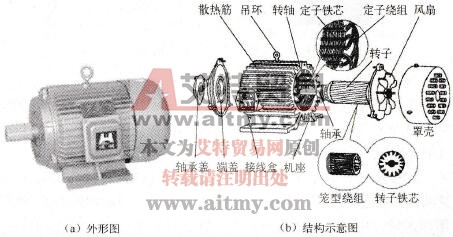

    图1-4    三相笼型异步电动机的外形及结构示意图

    定子主要由定子铁芯、定子绕组和机座组成，其作用是通人三相交流电源时产生旋转磁场。转子由转轴和装在转轴上的圆柱形转子铁芯和绕组组成，其作用是在定子磁场感应下产生电磁转矩，输出动力并带动生产机械旋转。

    电动机有三相对称定子绕组，接通三相对称交流电源后，绕组中流通三相对称电流，在气隙中产生一个旋转磁场，转速为n1，其大小取决于电动机的电源频率f1和电动机的极对数p，即n1= 60f1/p。此旋转磁场切割转子导体，在其中感应电动势和感应电流，其方向可用右手定则确定。此感应电流与磁场产生转矩，转矩方向可用左手定则确定，于是电动机顺着旋转磁场的方向旋转，但转子速度n必须小于旋转磁场的速度n1，否则转子中无感应电流，也就无转矩，转子转速应略低于旋转磁场（也称为同步转速），这就是异步电动机“异步”的由来。

    艾特贸易网提示：

    因为这种电动机的转子电流是由电磁感应产生的，所以三相异步电动机又称为三相感应电动机。
