变频与工频典型切换电路

    1．电路图

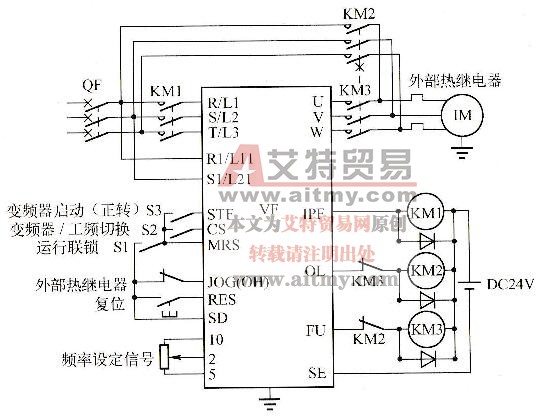

    变频与工频切换电路如图2-76所示。



    图2-76变频与工频切换电路

    2．接线说明

     (1)输入／输出端子设置：漏型逻辑，Pr.185 =7，Pr. 186=6.  Pr. 192=17,  Pr. 193 =18, Pr. 194=19。

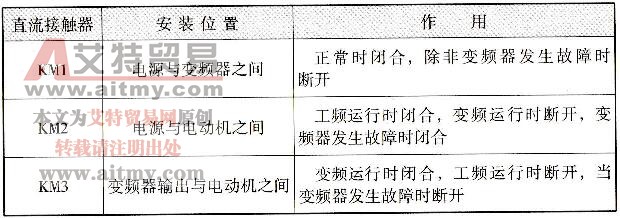

     (2)直流接触器(KM1、KM2、KM3)的作用见表2-36。



    表2-36  直流接触器的作用

   IPF、OL、FU为变频器的三个输出信号端子，分别控制直流接触器KM1、KM2、KM3的三个线圈，线圈上并联有保护二极管和一个指示灯（或发光管），它们可以显示变频器三个输出端子的工况。

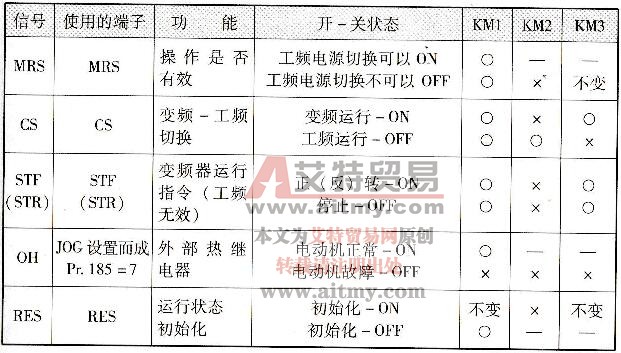

   (3)当使用工频电源切换时(Pr．135 =1)，各输入点的信号功能关系见表2-37。



    表2-37各输入点的信号功能关系

    3．参数设定

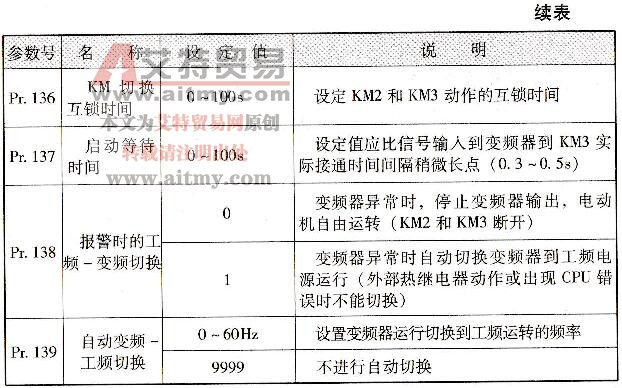

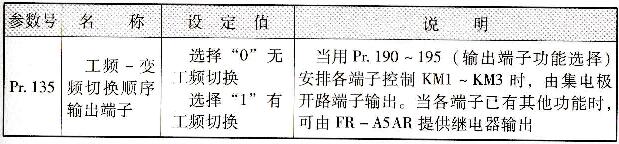

    变频器参数的设定见表2-38。



    表2-38  变频器参数的设定

    操作实例

    一台电动机变频运行，当频率上升到50Hz（工频）并保持长时间运行时，将电动机手动切换至工频电网供电，让变频器休息或另作他用。另一种情况是当变频器发生故障时，为保证负载正常运行，将电动机切换到工频运行。完成线路安装、参数设置并调试运行。

    实例分析

   (1)异常情况下变频至工频自动切换。设置变频器功能参数Pr. 138 =1（变频器异常时自动切换成工频运行），配合外部电路来实现该切换功能。

   (2)手动变频至工频切换。设置变频器功能参数Pr．139=9999（不进行自动切换）。配合外部电路来实现该切换功能。

   (3)其他功能参数的设定。Pr. 185=7，Pr. 186=6，Pr. 192=17,  Pr.193 =18,  Pr. 194 =19, Pr. 135 =1,  Pr.136 =2,  Pr.137 =1

    操作步骤

   (1)按图2-76所示连接变频与工频切换电路。

   (2)接通变频器电源，按以上分析设定变频器参数。

   (3)按以下步骤调试运行。

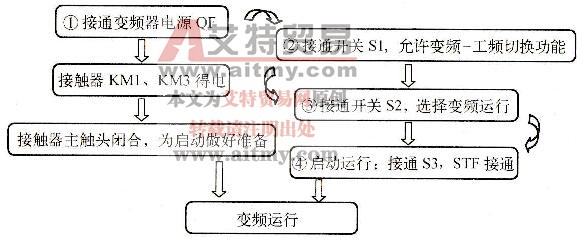

    ①变频运行控制过程：如图2-77所示。



    图2-77  变频运行控制过程

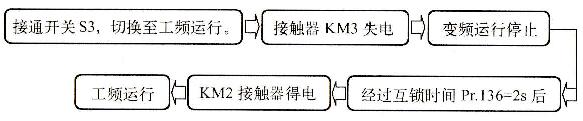

    ②变频一工频切换控制过程：当变频器运行频率已经达50Hz后，手动进行变频切换至工频电源运行，其过程如图2-78所示。



    图2-78变频-工频切换控制过程

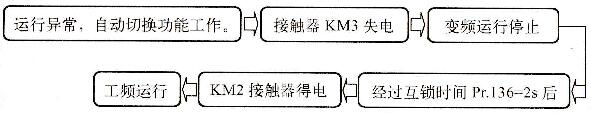

    ③异常情况变频一工频自动切换控制过程：如图2-79所示，



    图2-79异常情况变频一工频自动切换控制过程
