SD-04变频调速电源主电路／电源／驱动电路图说

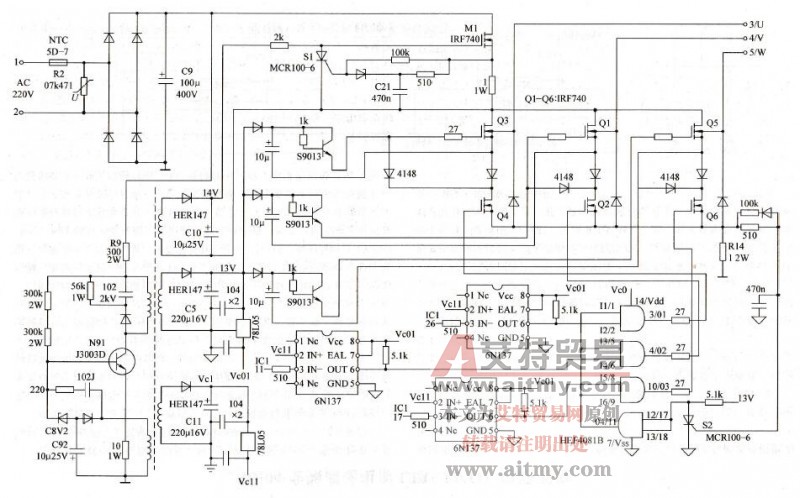

图八十五SD-04变频调速电源主电路／电源／驱动电路图

    说到电路上的特色，从图五十二上可看得出来。先看电流检测与保护电路：该机的主电路采用了双重过电流保护。

   1)由晶闸管S1场效应晶体管M1和附属元件构成了可恢复式电子“熔丝”。过电流信号由电流采样电阻1Q1W上取得，当三相输出电路或负载异常时，该电阻上的压降增大到S1栅极所串稳压二极管的击穿值时，S2被触发导通，并一直维持导通，将M1的栅、源极回路短接，M1失去激励电压而截止，“电子熔丝熔断”，主电路的供电中断而被迫停止工作。将机器停电后，S2失去维持电流而关断，M1导通，“电子熔丝”又会重新“接通”。

   2)第二重输出回路的过电流保护。电流采样电阻为R14，当电路或负载异常，造成主电路电流剧增时，R14上压降升高，使晶闸管S2被触发导通，将与门HEF4081B的12、13脚拉为低电平，其11脚随即输出低电平，将另三组承担三相激励脉冲输出的与门电路的输入脚，锁定为低电平，从而强制关闭了激励脉冲输出通道，使电路停止工作。故障保护锁定状态的解除，也须将机器停电一次，以使晶闸管退出导通状态。晶闸管器件在保护电路中的应用，使人耳目一新。晶闸管被触发动作后．具有故障锁定的功能，须对机器停电进行故障复位。

    再看该机的电源（初级的单管自激开关电路，就不多说了）．尤其是驱动电路的供电，乍看之下，有些匪夷所思，让人摸不着头脑。三相输出的上三臂场效应晶体管的驱动供电，是取自同一组13V电源，而且该3路供电是找不到回路的。好像悬浮在那儿，形不成通路。这种供电模式，还真是头一次碰到！前面已经提到，单片机只输出了3路驱动脉冲，经3路光耦合器和三门与门电路后，也还是将3路脉冲加到了输出电路下三臂场效应晶体管Q2、Q4、Q6上。那么另3只管子的驱动脉冲是从何处得到的呢？下面将电源与上管输出电路的一路单独画出来，并重新标注了一下，以便于分析。

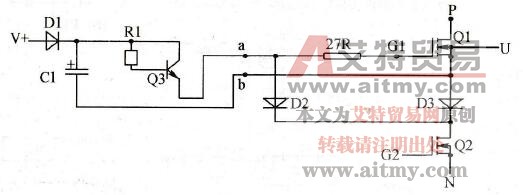

    以U相输出电路为例：P、N为直流电源的正、负端；请注意a、b两点间的电压是如何产生的。无脉冲到来（静态）时，V+驱动电源因无通路，a、b两点间的电压为O，Q1截止，Q2截止；当激励脉冲到来时，Q2导通，U相输出负半波电压。因Q2的导通，将b点电压值由静态值拉低为N值，C1负端由静态电位瞬时跳变为N电位，故在C1的正极“感应来”与负极一样多的正电荷，或者换句话来说，Q2导通期间，V+经由Dl对C1进行了充电，C1的两个极板间积累了一定数量的电荷。因D2、D3的钳位作用，a、b两点是等电位的，故Q1不具备导通条件。在Q2的正脉冲过后，Q2截止，C1上电荷经Q、27R、Q1的栅、源极进行释放，实质上是提供了Q1的正向激励电压，使Q1得以导通，输出U相正半波电压。这样，驱动电源有机地和驱动脉冲配合，完成了对Q1、Q2的倒相输出控制。但C1是通过静电感应而“装入电荷”的，并不存在实际的直流通路。以上分析为个人见解，是否正确，还望方家指正。
