工频与变频的切换电路

来源:艾特贸易2017-06-05

简介1 .电路 图 8-6 是一个典型的工频与变频切换控制电路。该电路在工作前需要先对一些参数进行设置。 电路的工作过程说明如下: (1) 变频运行控制。 1) 启动准备。将开关 SA2 闭合,接

    1.电路

    8-6是一个典型的工频与变频切换控制电路。该电路在工作前需要先对一些参数进行设置。

    电路的工作过程说明如下:

   (1)变频运行控制。

   1)启动准备。将开关SA2闭合,接通MRS端子,允许进行工频-变频切换。由于已设置Pr.135=1使切换有效,IPFFU端子输出低电平,中间继电器KA1KA3线圈得电。KA3线圈得电→KA3动合触点闭合→接触器KM3线圈得电→KM3主触点闭合,KM3动断辅助触点断开→KM3主触点闭合将电动机与变频器输出端连接;KM3动断辅助触点断开使KM2线圈无法得电,实现KM2KM3之间的互锁(KM2KM3线圈不能同时得电),电动机无法由变频和工频同时供电。KA1线圈得电→KA1动合触点闭合,为KM1线圈得电作准备→按下按钮SB1KM1线圈得电→KM1主触点、动合辅助触点均闭合→KM1主触点闭合,为变频器供电;KM1动合辅助触点闭合,锁定KM1线圈得电。

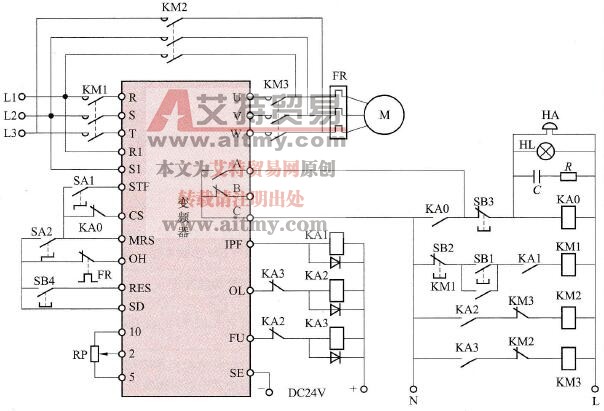

一个典型的工频与变频切换控制电路

    8-6    一个典型的工频与变频切换控制电路

   2)启动运行。将开关SA1闭合,STF端子输入信号(STF端子经SA1SA2SD端子接通),变频器正转启动,调节电位器RP可以对电动机进行调速控制。

   (2)变频工频切换控制。当变频器运行中出现异常,异常输出端子AC接通,中间继电器KA0线圈得电,KA0动合触点闭合,振铃HA和报警灯HL得电,发出声光报警。与此同时,IPFFU端子变为高电平,OL端子变为低电平,KA1KA3线圈失电,KA2线圈得电。KA1KA3线圈失电→KA1KA3动合触点断开→KM1KM3线圈失电→KM1KM3主触点断开一变频器与电源、电动机断开。KA2线圈得电→KA2动合触点闭合→KM2线圈得电→KM2主触点闭合→工频电源直接提供给电动机(注:KA1KA3线圈失电与KA2线圈得电并不是同时进行的,有一定的切换时间,它与Pr.136Pr.137设置有关)。

    按下按钮SB3可以解除声光报警,按下按钮SB4,可以解除变频器的保护输出状态。若电动机在运行时出现过载,与电动机串接的热继电器FR发热元件动作,使FR动断触点断开,切断OH端子输入,变频器停止输出,对电动机进行保护。

    2.参数设置

    参数设置内容包括以下两个:

   (1)工频与变频切换功能设置。工频与变频切换有关参数功能及设置值见表8-3

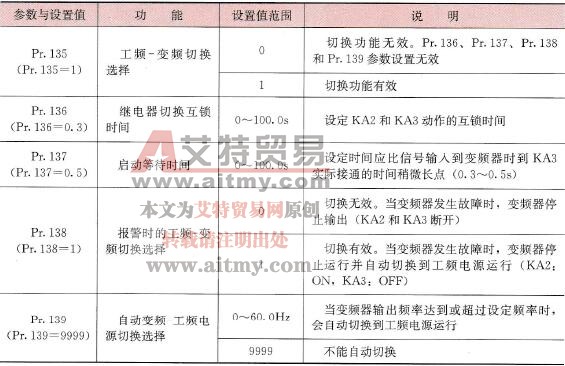

    8-3    工频与变频切换有关参数功能及设置值

 工频与变频切换有关参数功能及设置值

   (2)部分输入/输出端子的功能设置。部分输入/输出端子的功能设置见表8-4

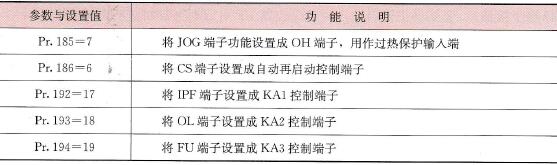

    8-4    部分输入/输出端子的功能设置

部分输入/输出端子的功能设置
