变频空调器中变频电路的结构和功能特点

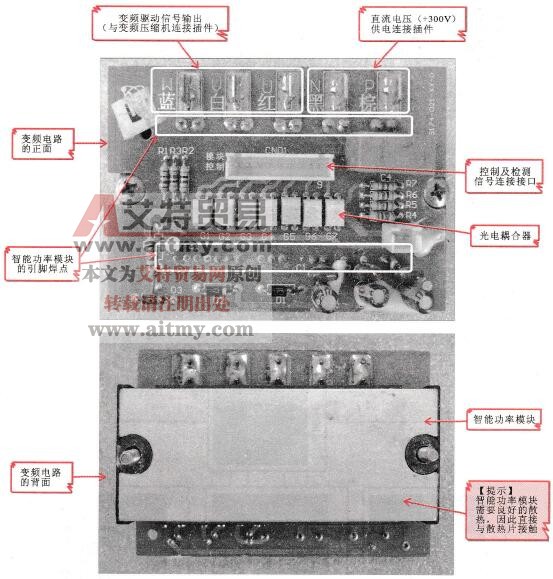

    图4-6所示为典型变频空调器中变频电路板的实物外形。由图可以看到，变频电路主要是由智能功率模块、光电耦合器、连接插件或接口等组成的。

    图4-6    典型变频空调器中变频电路板的实物外形

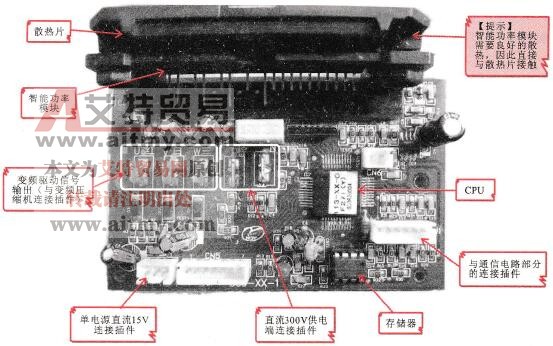

    另外，随着变频技术的发展，应用于变频空调器中的变频电路也日益完善，很多新型变频空调器中的变频电路不仅具有智能功率模块的功能，而且还将一些外部电路集成到一起，如有些变频电路集成了电源电路，有些则集成有CPU控制模块，还有些则将室外机控制电路与变频电路制作在一起，称为模块控制一体化电路，如图4-7所示。

    图4-7    空调器室外机控制电路与变频电路制作在一起的一体化电路

    在变频电路中，智能功率模块是电路中的核心部件，其通常为一只体积较大的集成电路模块，内部包含变频控制电路、驱动电流、过压过流检测电路和功率输出电路（逆变器），一般安装在变频电路背部或边缘部分，如图4-8所示。

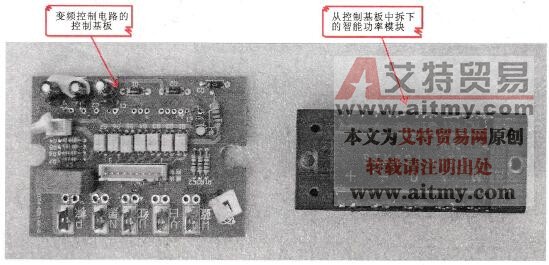

    图4-8    变频电路中智能功率模块的实物外形

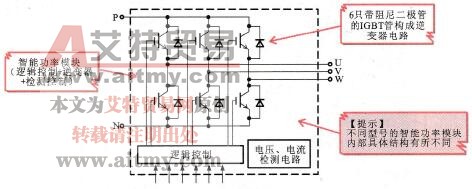

    图4-9所示为STK621-410型智能功率模块的内部结构简图，可以看到其内部由逻辑控制电路和6只带阻尼二极管的IGBT管组成的逆变器电路构成。

    图4-9    STK621-410型智能功率模块的内部结构简图

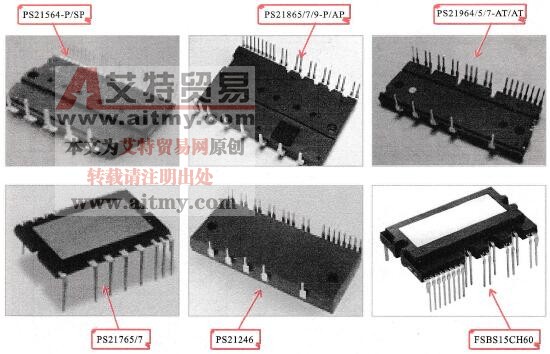

    变频空调器中常用智能功率模块主要有PS21564-P/SP、PS21865/7/9-P/AP、PS21964/5/7-AT/AT、PS21765/7、PS21246、FSBS15CH60等多种，这几种智能功率模块将微处理器输出的控制信号放大、逆变器电路逆变后，对空调器的变频压缩机进行控制，图4-10所示为变频空调器中几种常见智能功率模块的实物外形。

    图4-10    变频空调器中几种常见智能功率模块的实物外形
