变频器与PLC的连接方式——RS485通信连接

来源:艾特贸易2017-06-05

简介变频器与 PLC 进行 RS485 通信连接后,可以接收 PLC 通过通信电缆发送过来的命令,如果有多台变频器与 PLC 进行 RS485 通信连接,必须给每台变频器设置站号(使用参数 Pr. 117 , o ~ 31 )


    变频器与PLC进行RS485通信连接后,可以接收PLC通过通信电缆发送过来的命令,如果有多台变频器与PLC进行RS485通信连接,必须给每台变频器设置站号(使用参数Pr. 117o31),PLC向某台变频器发送命令数据时,数据的首端为站号。

    1.单台变频器与PLCRS485通信连接

    单台变频器与PLCRS485通信连接如图9-3所示。

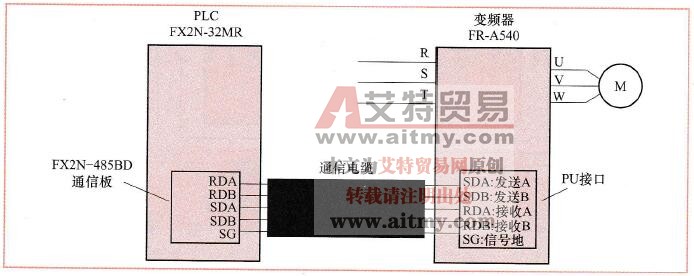

 图9-3单台变频器与PLC的RS485通信连接

9-3单台变频器与PLCRS485通信连接

    在连接时,要给PLC安装485BD通信板,其外形和端子如图9-4(a)所示,通信板的安装方法如图9-4 (b)所示。在连接时,变频器需要取下操作面板,将PU接口

   (a)外形;(b)安装方法

空出来用作RS485通信,PU接口与计算机网卡的RJ45接口外形相同,但其端子功能定义不同,如图9-5所示。变频器与PLCRS485通信电缆可自己用网线制作,网线的一端装上水晶头后插入变频器的PU接口,另一端按图9-3所示的对应关系找出5根线(其他3根线不用),接到485BD通信板的五个端子上,比如与PU接口③脚( RDA)连接线的另一端要接在485BD通信板的SDA端子上。

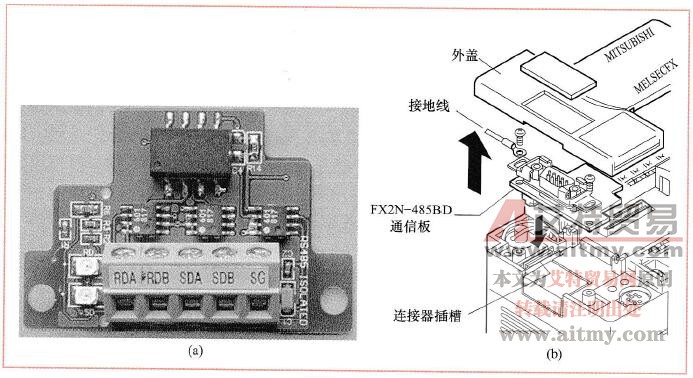

 图9-4 480BD通信板的外形与安装

9-4   480BD通信板的外形与安装

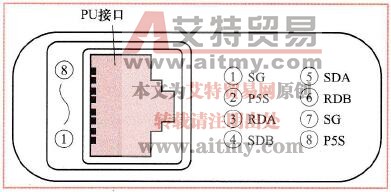

 图9-5变频器PU接口的外形与各引脚功能定义

9-5变频器PU接口的外形与各引脚功能定义

    2.多台变频器与PLCRS485通信连接

    多台变频器与PLCRS485通信连接如图9-6所示,它可以实现一台PLC控制多台变频器的运行。

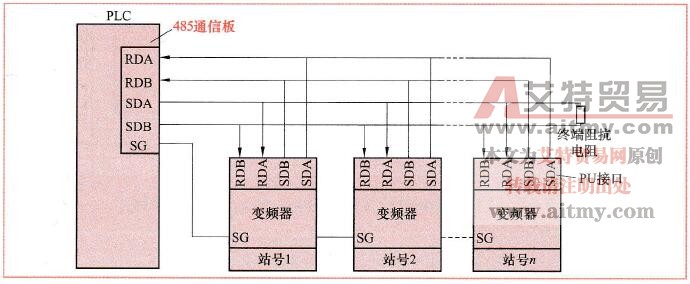

 图9-6多台变频器与PLC的RS485通信连接

9-6多台变频器与PLCRS485通信连接
