变频器与PLC的连接方式——开关量连接

变频器有很多开关量端子，如正转、反转和多挡转速控制端子等，在不使用PLC时，只要给这些端子接开关就能对变频器进行正转、反转和多挡转速控制。当变频器与PLC进行开关量连接后，PLC不但可通过开关量输出端子控制变频器的开关量输入端子的输入状态，还可以通过开关量输入端子检测变频器开关量输出端子的状态。

变频器与PLC的开关量连接如图9-1所示。当PI_C内部程序运行使YO。l端子内部硬触点闭合时，相当于变频器的STF端子外部开关闭合，STF端子输入为ON，变频器启动电动机正转，调节10、2、5端子所接电位器改变端子2的输入电压，可以调节电动机的转速。如果变频器内部出现异常时，A、C端子之间的内部触点闭合，相当于PLC的X001端子外部开关闭合，x001端子输人为ON。

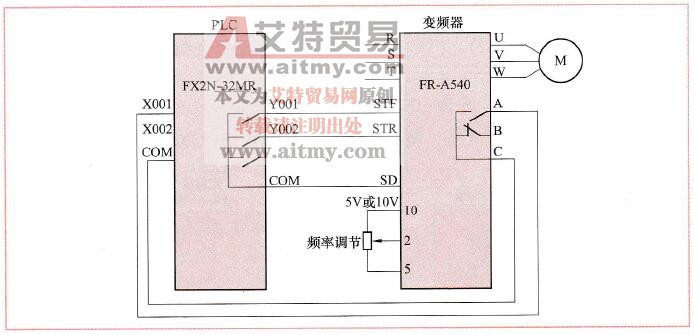

图9-1变频器与PLC的开关量连接
