海尔BCD-316WS LA/316WS TA/318WS L型电冰箱的变频控制电
来源：艾特贸易2017-06-08
简介图 4-27 所示为海尔 BCD-316WSLA/316WS TA/318WS L 型变频电冰箱的电气接线图。该变频电冰箱主要由显示板、主控板、变频板、传感器、加热器、风扇电动机、照明灯、制冰机、门开关、变频压
图4-27所示为海尔BCD-316WSLA/316WS TA/318WS L型变频电冰箱的电气接线图。该变频电冰箱主要由显示板、主控板、变频板、传感器、加热器、风扇电动机、照明灯、制冰机、门开关、变频压缩机等构成。
接通交流220 V电源，电冰箱启动工作，工作时由主控板输出控制信号控制变频板输出变频驱动信号加到变频压缩机的三相绕组端，从而控制变频压缩机变频启动运行，图4-27所示为海尔BCD-316WSLA/316WSTA/318WSL型变频电冰箱的电气接线图。

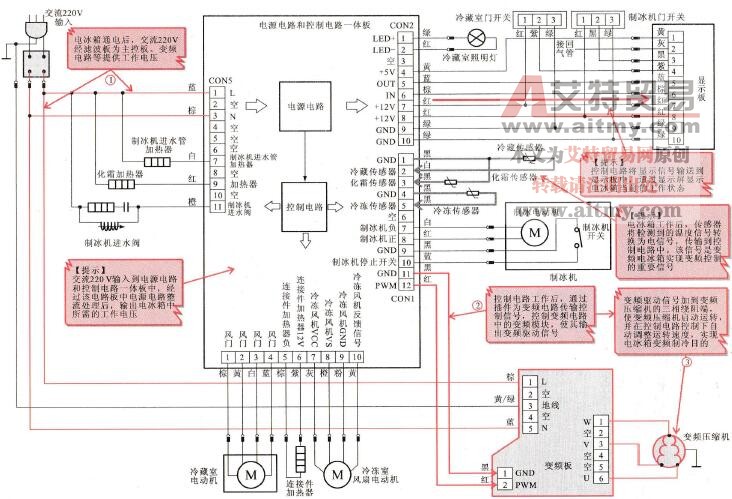

图4-27 海尔BCD-316WSLA/316WSTA/318WSL型变频电冰箱的电气接线图
