海尔BCD-248WBSV型变频电冰箱中的变频电路

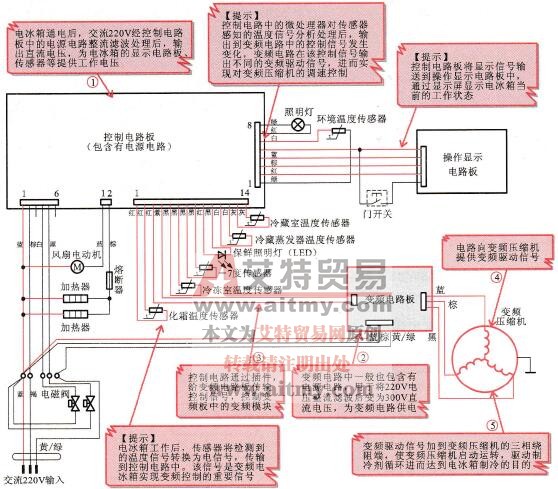

    图8-12所示为海尔BCD-248WBSV型变频电冰箱的电气接线图。由图可以看到，该变频电冰箱整机电路主要由操作显示电路板、控制电路板、变频电路板、温度传感器、加热器、风扇电动机、电磁阀、门开关、照明灯、变频压缩机等部分构成。

    图8-12    海尔BCD-248WBSV型变频电冰箱的电气接线图

    变频电冰箱中，温度传感器的作用十分关键，它是控制电路对变频电路实行不同控制状态的依据，也是实现变频电路对变频压缩机进行变频调速的基础。
