变频器中的转速控制电路功能和结构特点

    变频器中的转速控制电路属于变频器控制电路中的重要部分，通常在控制电路板上可以找到其组成元器件，如图2-25所示。通常该电路是由控制器（微处理器）或数字信号处理器(DSP)构成的。

    图2-25    变频器中的主控电路部分

    变频器中的控制电路除了包含基本的转速控制电路外，还包含操作显示电路、检测电路、保护电路以及控制信号输入输出接线端子等部分，如图2-26所示。各种输入信号或检测信号均由主控电路进行识别和处理后，完成对逆变电路的开关控制、对整流电路的电压控制以及完成各种保护功能等。

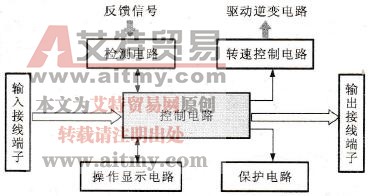

    图2-26    变频器控制电路部分结构框图

    变频器主控电路主要用于实现：

    ●向控制接线端子连接的控制设备（负载电动机）发出转速控制信号（即转速控制电路部分）。

    ●接收并处理从操作显示电路、控制接线端子输入设备输入的各种信号，如频率参数设定指令、正反转指令等。

    ●接收并处理由检测电路送来的各种采样信号，如电压、电流、速度、温度等检测信号，将这些信号进行识别、处理后输出相应的控制信号，控制变频器进行相关动作。

    ●向操作显示电路的显示屏部分输出显示信号，如各种运行状态指示信号。

    ●将接收到的各种信号进行识别和运算，完成调制处理，产生相应的调制指令，送入驱动电路。
