单相交-交电压控制器的电路形式

    单相交-交电压控制器都应用在小功率需要调压的场合，主要有以下几种电路形式：

   (1)图6-1所示的单相AC-AC电压控制器的基本电路，图6-1 (a)所示电路由一对反并联晶闸管( SCR)构成，此线路图提供一个双向全波对称的控制，对于低功率可用双向晶闸管代替一对反并联二极管[如图(6-1 (b)所示]。

   (2)图6-1 (c)所示为两个二极管和两个共阴极晶闸管组成的电路，两个晶闸管共阴极无需隔离，简化了触发电路。

   (3)图6-1 (d)所示为一个晶闸管和四个二极管组成的电路，此电路降低了设备的成本，但增加了设备的导通损耗(conduction loss)。

   (4)图6-1 (e)所示为晶闸管和二极管组合的电路，这就是逆导晶闸管控制器，此电路可提供一个单向半波非对称电压控制，可降低设备成本但也增加了一个直流分量和更多谐波，除功率极低的加热负载，实际中很少采用此电路。

    上述电路利用相位控制技术，通过控制开关器件在每个周期电压的导通时间控制开关器件的通断，整周期控制法(integral control)使负载接通交流电源几个周期之后，又关断几个周期，交流斩波器ac chopper或PWM控制，在输入电压的半周内，使开关器件轮流通断几次来改变输出电压。

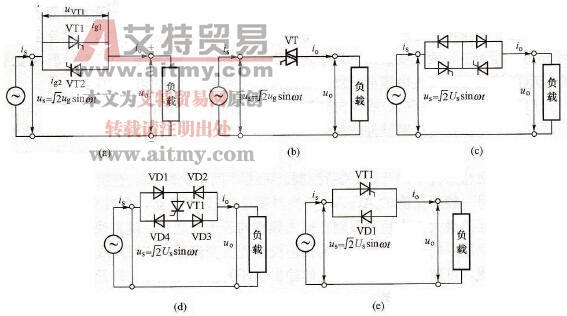

    图6-1    单相交流电压控制器基本电路

   (a)两个晶闸管反并联全波控制电路；(b)双向晶闸管全波控制电路；(c)两个二极管和两个晶闸管全波控制电路；(d)四个二极管和一个晶闸管全波控制电路；(e)一个晶闸管和一个二极管反并联半波控制电路
