全桥式电压源逆变器概述

    图7-6所示是全桥式电压源逆变器拓扑电路，它的结构与半桥式电压源逆变器类似，不同的是它的第三条臂为负载提供了一个中性点。开关S1和S2(S3和S4)不能同时导通，否则将导致直流电压源ui短路，它有4个开关状态(状态1、2、3、4)和一个未定义的状态(状态5)，参见表7-2。

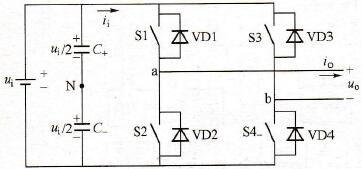

    图7-6    单相全桥式电压源逆变器拓扑电路

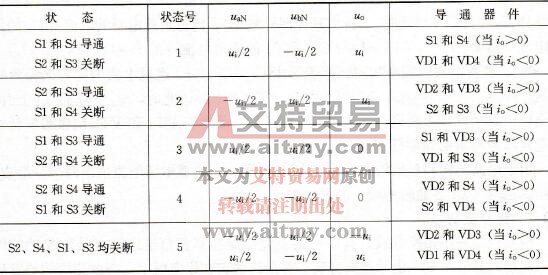

    表7-2    单相全桥电压源逆变器的开关状态

    避免出现未定义状态，以便有确切的交流输出电压，不发生直流母线间短路和出现未定义的状态，调制技术应保证每桥臂上、下两开关在任何时候都不能同时导通，电此交流输出电压可高达直流环节电压ui，其值是半桥式的一倍。
