全桥式电压源逆变器的拓扑电路

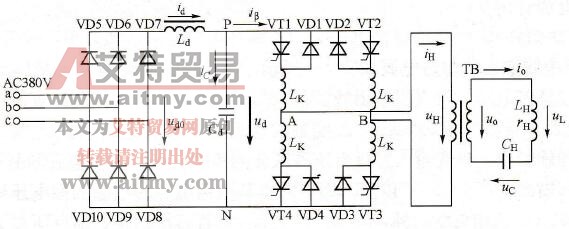

    全桥式晶闸管串联逆变器的加热电源拓扑电路如图7-8所示。VT1～VT4和VD1～VD4等器件构成单相全桥电路，与负载一起组成晶闸管串联逆变器，采用频控方式，将输入直流电能按晶闸管门控脉冲重复频率转换成中频电能。图中，LH和rH是负载等效参数，它们与补偿电容CH串联构成串联谐振电路，其谐振角频率ωH略高于逆变桥的开关角频率ω，故电流iH将超前于输出电压的基波分量uH1，由于负载呈容性，故可利用负载电压关断晶闸管，也即采用负载换相方式。由于谐振状态下，负载补偿电容端电压uC与感应器端电压uL的电压基波有效值的比值是输入端电压的Q值，为此在电路中加入输出变压器TB实现电压匹配。

    图7-8    全桥式晶闸管串联逆变器的加热电源拓扑电路

    逆变器输入端并联大电容Cd的作用是对整流电压进行滤波，使ud近于平滑，其次是为逆变输入端提供电压源。串联电感Ld的数值较小，其作用是减低电流峰值，以改善网侧功率因数。

    电源采用不可控整流电路AC/DC变换。是由于串联逆变器功率调节和故障保护均可采用其他方式实现，不用可控整流器。
