全桥式电压源逆变器的直流环节电流

    假设逆变器无损耗，由瞬时能量平衡，则有

   ui(t)ii(t)=uo(t)io(t)    (7-15)

    对于感性负载和较高的开关频率，负载电流近似于正弦波，交流输出电压也可看作正弦波。另一方面，若直流环节电压保持不变，ui(t)=Ui，则式(7-15)可简化为

   (7-16)

    式中，Uo1为交流输出电压基波分量有效值：Io为负载电流的有效值；φ为任意感性负载的功率因数。因此，直流环节电流可进一步简化为

   (7-17)

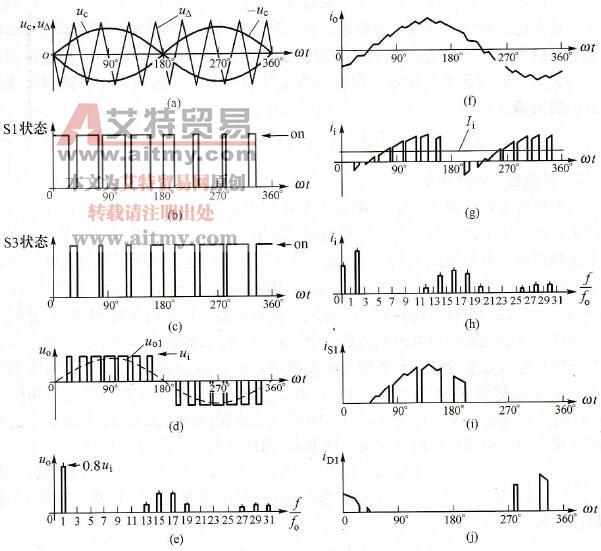

    图7-7    单极SPWM调制时全桥式电压源逆变器的理想波形（ma=0.8，mf=8）

   (a)载波和调制信号；(b)开关S1的状态；(c)开关S3的状态；(d)交流输出电压；

   (e)交流输出电压的频谱；(f)交流输出电流；(g)直流电流；(h)直流电流的频谱；

   (i)开关S1的电流；(j)二极管VD1的电流

    式(7-17)说明直流环节电流中存在一个较大的2次谐波（其幅值和直流环节电流相似），此2次谐波反注入直流电压源，因此在电路设计时，应考虑这个因素，以保证直流环节电压基本保持不变。
