变频器专用电动机的选择

来源:艾特贸易2017-08-02

简介普通异步电动机是按照工频电源下的要求设计的,所以用通用变频器运转时,在特性、强度等方面受到限制。目前,为变频器传动而专门设计的各种专用电动机已系列化。 1 .低噪声、

    普通异步电动机是按照工频电源下的要求设计的,所以用通用变频器运转时,在特性、强度等方面受到限制。目前,为变频器传动而专门设计的各种专用电动机已系列化。

    1.低噪声、低振动的变频器专用电动机

    自动机床加工设备由于加工精度上的原因要求低振动,近几年电动机多采用变频器调速。另外通常从改善工作环境等方面考虑,对电动机低噪声的要求也变得强烈起来。这种专用电动机用变频器传动时,其噪声、振动与标准电动机相比都大为改善。机床主轴变频专用电动机如图4-5所示。

机床主轴变频专用电动机

    4-5    机床主轴变频专用电动机

    2.提高转矩特性的变频专用电动机

    一般电动机在变频传动时,即使频率与工频电源相同,电流也会增加约10%,温升则提高约20%;在低速区,冷却效果和电动机的最大转矩均降低,所以必须减轻负载。但是根据用途,要求低速大转矩的情况时有发生。对于这样的情况如果采用一般电动机,则电动机容量需要增加。基于此,制造厂家生产了100%转矩可以连续使用到低速区的专用电动机,如图4-6所示。

RPM - AC系列高转矩特性的变频专用电动机

    4-6    RPM - AC系列高转矩特性的变频专用电动机

    3.高速传动变频专用电动机

    这种电动机的使用转速为10000~300000r/min,为了抑制高频铁损产生的温升,多采用水冷却;另外,采用空气轴承、油雾轴承、磁轴承等,在结构上与一般电动机完全不同,是一种特殊电动机,如图4-7 (a)所示。

    在通用变频器的普及方面,变频器的最高频率已上升到60Hz120Hz240Hz,与此相对应,高达10000r/min左右的廉价高速电动机(如图4-7 (b)所示)的需求量也增加了。

    4.带测速发电机的变频专用电动机

    为变频器闭环控制而设计制造的带测速发电机的变频专用电动机,多用于为了提高转速精度,要求采用转差率控制的闭环控制。测速发电机的规格是三相交流式,能产生较高的输出电压。

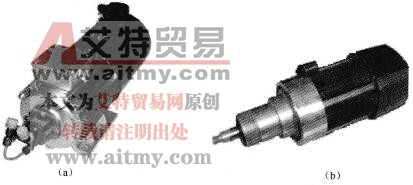

高速传动变频专用电动机

    4-7    高速传动变频专用电动机

    5.矢量控制用电动机

    矢量控制调速系统要求电动机惯性小,作为专用电动机已系列化。检出器采用磁编码器、光电编码器等,电动机为特殊构造时,变频器也是专用的。

    艾特贸易小编提示:

    变频器传动与工频电源传动相比,效率、功率因数恶化,温升变得很高。粗略估计,电动机额定运转(额定电压、额定输出功率)时变频器传动与工频电压传动相比,电流约增加10%,温升约增加20%,在选择变频用电动机时要予以考虑。
