变频器中从逆变桥模块测量各反并联二极管
来源：艾特贸易2017-08-10
简介逆变桥模块的标记，输入端分别是“ + ”和“ - ”；输出端分别是 U 、 V 、 W 。 正端半桥的测量：红表笔与“ + ”端相接，则黑表笔接 U 、 V 、 W 中的任意一个，反并联二极管都导通。
逆变桥模块的标记，输入端分别是“+”和“-”；输出端分别是U、V、W。
正端半桥的测量：红表笔与“+”端相接，则黑表笔接U、V、W中的任意一个，反并联二极管都导通。
负端半桥的测量：黑表笔与“-”端相接，则红表笔接U、v、W中的任意一个，反并联二极管都导通。

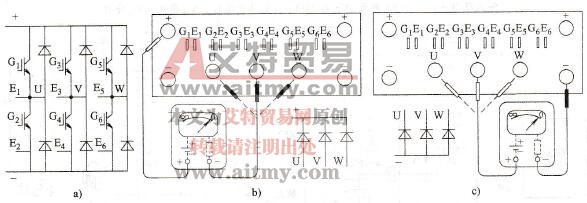

图8-22 逆变桥的粗测
a)逆变桥电路b）从“+”端测量c）从“-”端测量
