变频器控制电路的接线

    (1)模拟量控制线。

    模拟量控制线主要包括：输入侧的给定信号线和反馈信号线以及输出侧的频率信号线和电流信号线。

    模拟量信号的抗干扰能力较低，因此，必须使用屏蔽线。屏蔽层靠近变频器的一端，应接到控制电路的公共端(COM)，不要接到变频器的地端(E)，如图5-13所示。屏蔽层的另一端应该悬空。布线时还应该遵守以下原则：

    图5-13    屏蔽线的接法

    1)尽量远离主电路100 mm以上。

   2)尽量不和主电路交叉，如必须交叉时应采取垂直交叉的方式。

   (2)开关量控制线。

    如启动、点动、多挡转速控制等的控制线，都是开关量控制线。一般来说，模拟量控制线的接线原则也都适用于开关量控制线。但开关量的抗干扰能力较强，故在距离不远时，允许不使用屏蔽线，但同一信号的两根线必须互相绞在一起。如果操作台离变频器较远，应该先将控制信号转换成能远距离传送的信号，再将能远距离传送的信号转换成变频器所要求的信号。

   (3)变频器的接地。

    从安全及降低噪声的需要出发，为防止漏电和干扰侵入或辐射，变频器必须接地。根据电气设备技术标准规定，接地电阻应不大于国家标准规定值，且用较粗的短线接到变频器的专用接地端子E上。当变频器和其他设备，或有多台变频器一起接地时，每台设备应分别和地相接，而不允许将一台设备的接地端和另一台设备的接地端相接后再接地，如图5-14所示。

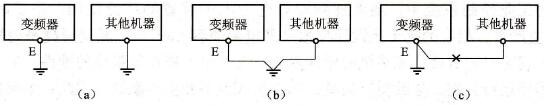

    图5-14    变频器接地方式示意图

   (a)专用地线（正确）；(b)共用地线（正确）；(c)共通地线（错误）

   (4)大电感线圈的浪涌电压吸收电路。

    接触器、电磁继电器的线圈及其他各类电磁铁的线圈都具有很大的电感。在接通和断开的瞬间，由于电流的突变，它们会产生很高的感应电动势，因而在电路内部会形成峰值很高的浪涌电压，导致内部控制电路的误动作。所以，在所有电感线圈的两端，必须接入浪涌电压吸收电路。在大多数情况下，可采用阻容吸收电路，如图5-15 (a)所示；在直流电路的电感线圈中，也可以只用一只二极管，如图5-15 (b)所示。

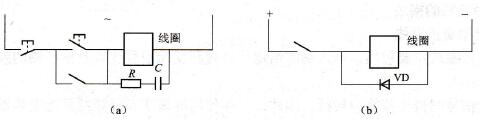

    图5-15    浪涌电压吸收电路

   (a)阻容吸收电路；(b)直流吸收电路
