中小容量交-直-交电压源型通用变频器的功能特点

    通用变频器一般有如下特点：

    1．快速响应功能

    变频器采用了单片机控制，特别是采用了高速数字信号处理器( DSP)，计算速度快，转速调整响应快，因此在提升设备中应用，对防止“滑落”很有效。

    转矩响应速度约0. 1s，如图10-64所示。

    图10-64    速度响应特性

    2．AVR功能保证了高起动转矩的实现

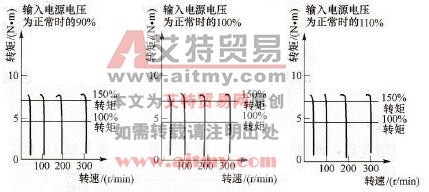

    当线电压下降时，使用AVR（自动电压调整）功能，可以维持高起动转矩。如图10-65所示。

    图10-65    AVR功能

    3．电动机参数自动调整功能

    变频器与电动机参数调整的步骤自动进行，从而简便了使用操作，因此可以更有效也更易于实现强力运行。

    标准电动机参数已由工厂制定，对一些特殊电动机自动调整功能无法提供满意的精确度，在这种情况下，实际的电动机参数可以由编程器输入。

    4．模糊逻辑加、减速功能

    此功能根据电动机负载和制动要求自动地计算最佳加速/减速时间，这就省掉了试机并避免了出错。如图10-66所示。负荷固定时在某一电压下电动机的电流达最小。当电流最小时，功率最小，自动追踪功率最小的电压。

    图10-66    模糊逻辑加-减速跟踪

   (a)频率特性；(b)负载特性

    5．降低能源消耗、自动节能运行功能

    变频器会自动地选择操作参数，使电动机在满足负载转矩要求的情况下以最小电流运行，这使之与传统变频器相比更降低能源消耗。此功能对应用于像风机和水泵等低转矩要求的负载是非常有效的。

    6．多段速度动能

    变频器具有速度设定和定时器设定功能，因而能进行7段速度特性曲线动转（能选择连续、继续、保持最终值），对各种速度，都能任意调整加速时间、旋转方向、运转时间，如图10-67所示。

    图10-67    多速度功能

    7．PI或PID调节功能

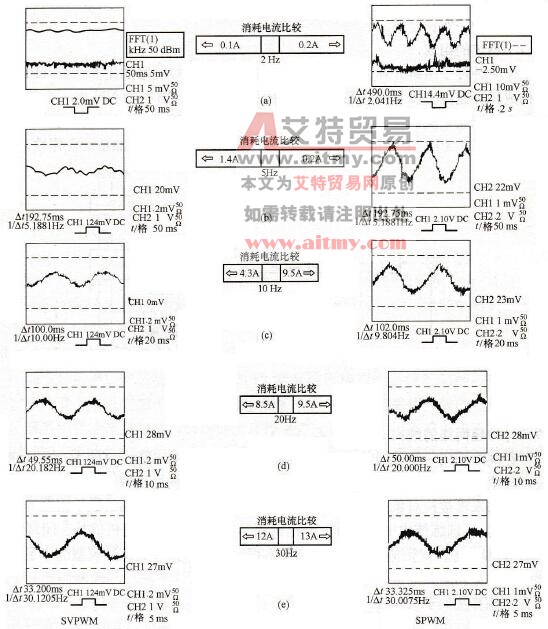

    由于采用SVPWM控制和高工作频率的IGBT、PIM，其输出电流波形大为改善，而且消耗电流大为降低，与一般的SPWM控制比较如图10-68所示。

    图10-68    JP6C-T9型SVPWM控制与传统的SPWM控制比较

    注1．电流有效值：使用一般表的读数，并非依实际值计算。

    2．本图仅供参考
