单相交-交变频电路工作原理

    单相交-交变频电路可分为单相输入型单相交-交变频电路和三相输入型单相交-交变频电路。

   (1)单相输入型单相交-交变频电路。图3-32是一种由共阴和共阳双半波可控整流电路构成的单相输入型交-交变频电路。共阴晶闸管称为正组晶闸管，共阳晶闸管称为反组晶闸管。

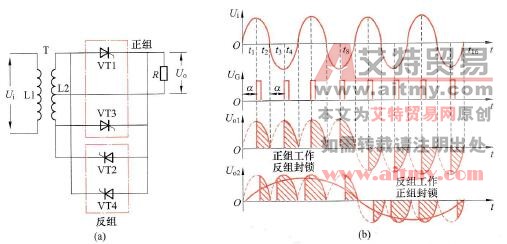

    图3-32    由共阴和共阳双半波可控整流电路构成的单相输入型交-交变频电路

   (a)电路；(b)波形

    在0～t8期间，正组晶闸管VT1、VT3加有触发脉冲，VT1在交流电压正半周时触发导通，VT3在交流电压负半周时触发导通，结果在负载上得到Uo1电压为正电压。

    在t8～t16期间，反组晶闸管VT2、VT4加有触发脉冲，VT2在交流电压正半周时触发导通，VT4在交流电压负半周时触发导通，结果在负载上得到Uo1电压为负电压。

    在0～t16期间，负载上的电压Uo1极性出现变化，这种极性变化的电压即为交流电压。如果让触发脉冲的α角按一定的规律改变，会使负载上的电压有效值呈正弦波状变化，如图3-32 (b) Uo2电压所示。如果图3-32电路的输入交流电压Ui的频率为50Hz，不难看出，负载上得到电压Uo的频率为50/4=12.5Hz。

   (2)三相输入型单相交-交变频电路。图3-33 (a)是一种典型三相输入型单相交-交变频电路，它主要由正桥P和负桥N两部分组成，正桥工作时为负载R提供正半周电流，负桥工作时为负载提供负半周电流，图3-33 (b)为图3-33 (a)的简化图，三斜线表示三相输入。

    当三相交流电压Ua、Ub、Uc输入电路时，采用合适的触发脉冲控制正桥和负桥晶闸管的导通，会在负载R上得到图3-33 (c)所示的Uo电压（阴影面积部分），其有效值相当一个虚线所示的频率很低的正弦波交流电压。
