斩波式交流调压电路

    斩波式交流调压电路如图3-28所示，该电路采用斩波的方式来调节输出电路，VT1、VT2的通断受控制电路送来的UG1脉冲控制，VT3、VT4的通断受UG2脉冲控制。

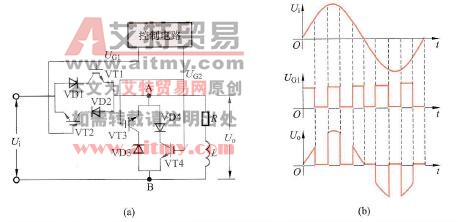

    图3-28    斩波式交流调压电路

   (a)电路；(b)波形

    电路工作原理说明如下：

    在交流输入电压Ui的极性为上正下负时。当UG1为高电平时，VT1因G极为高电平而导通，VT2虽然G极也为高电平，但C、E极之间施加有反向电压，故VT2无法导通，VT1导通后，Ui电压通过VD1、VT1加到R、L两端，在VT1导通期间，R、L两端的电压Uo大小、极性与Ui相同。当UG1为低电平时，VT1关断，流过L的电流突然变小，L马上产生上负下正电动势，与此同时UG3脉冲为高电平，VT3导通，L的电动势通过VD3、VT3进行续流，续流途径是：L下正→VD3→VT3→R→L上负，由于VD3、VT3处于导通状态，A、B点相当于短路，故R、L两端的电压Uo为0。

    在交流输入电压Ui的极性为上负下正时。当UG1为高电平时，VT2因G极为高电平而导通，VT1因C、E极之间施加有反向电压，故VT1无法导通，VT2导通后，Ui电压通过VT2、VD2加到R、L两端，在VT2导通期间，R、L两端的电压Uo大小与极性与Ui相同。当UG1为低电平时，VT2关断，流过L的电流突然变小，L马上产生上正下负电动势，与此同时UG2脉冲为高电平，VT4导通，L的电动势通过VD4、VT4进行续流，续流途径是：L上正→R→VD4→VT4→L下负，由于VD4、VT4处于导通状态，A、B点相当于短路，故R、L两端的电压Uo为0。

    通过控制脉冲来控制开关器件的通断，在负载上会得到图3-28 (b)所示的断续的交流电压Uo，控制脉冲UG1高电平持续时间越长，输出电压Uo的有效值越大，即改变控制脉冲的宽度就能调节输出电压的大小。
