单极性SPWM波的产生

    SPWM波产生的一般过程是：首先由PWM控制电路产生SPWM控制信号，再让SPWM控制信号去控制逆变电路中的开关器件的通断，逆变电路就输出SPWM波提供给负载。图3-5是单相桥式PWM逆变电路，在PWM控制信号控制下，负载两端会得到单极性SPWM波。

    单极性SPWM波的产生过程说明如下：

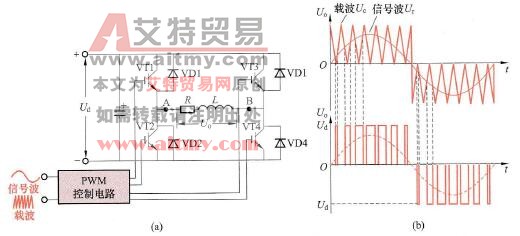

    图3-5    采用单相桥式PWM逆变电路产生单极性SPWM波

   (a)电路；(b)波形

    信号波（正弦波）和载波（三角波）送入PWM控制电路，该电路会产生PWM控制信号送到逆变电路的各个IGBT的栅极，控制它们的通断。

    在信号波Ur为正半周时，载波Uc始终为正极性（即电压始终大于0）。在Ur为正半周时，PWM控制信号使VT1始终导通、VT2始终关断。

    当Ur>Uc时，VT4导通，VT3关断，A点通过VT1与Ud正端连接，B点通过VT4与Ud负端连接，如图3-32(b)所示，R、L两端的电压Uo=Ud；当Ur<Uc时，VT4关断，流过L的电流突然变小，L马上产生左负右正电动势，该电动势使VD3导通，电动势通过VD3、VT1构成回路续流，由于VD3导通，B点通过VD3与Ud正端连接，UA=UB，R、L两端的电压Uo=0。

    在信号波Ur为负半周时，载波Uc始终为负极性（即电压始终小于0）。在Ur为负半周时，PWM控制信号使VT1始终关断、VT2始终导通。

    当Ur<Uc时，VT3导通，VT4关断，A点通过VT2与Ud负端连接，B点通过VT3与Ud正端连接，R、L两端的电压极性为左负右正，即Uo=-Ud，；当Ur>Uc时，VT3关断，流过L的电流突然变小，L马上产生左正右负电动势，该电动势使VD4导通，电动势通过VT2、VD4构成回路续流，由于VD4导通，B点通过VD4与Ud负端连接，UA=UB，R、L两端的电压Uo=0。

    从图3-27 (b)中可以看出，在信号波Ur半个周期内，载波Uc只有一种极性变化，并且得到的SPWM也只有一种极性变化，这种控制方式称为单极性PWM控制方式，由这种方式得到的SPWM波称为单极性SPWM波。
