双电源转换开关常用接线图

双电源转换开关接线所需工具：万用表、一字螺丝刀和十字螺丝刀
双电源转换开关接线方法/步骤：
PS：我们根据实际情况，根据需要实现什么样的功能来接线。
1、若需要实现全自动，自投自复功能，需要按照以下接线图接线

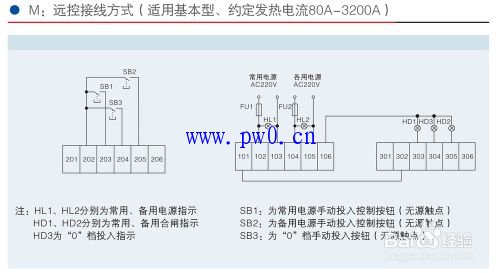

2、若只需要实现远程手动功能，需要按照以下接线图接线

3、若既需要实现全自动功能又需要实现远程手动功能，需要按照以下接线图接线

注：
以上是在两路市电的情况下实现的，如果只有一路市电，一路发电，那么当一路市电停电时，需要先启动发动机，然后再自动转换到发电。 启动发电机的信号：从301,306引出线接发电机的打火装置。（继电器无源输出）
自动转换：按照全自动接线方式接线。
