灯具电源连接方式及接线图解

电源连接方式是由灯具提供的将灯具内部接线连接到电源的措施，这些措施应满足标记清晰、便于安全可靠连接等特点，灯具内部接线、电源连接方式和电源直接的关系如图1所示。

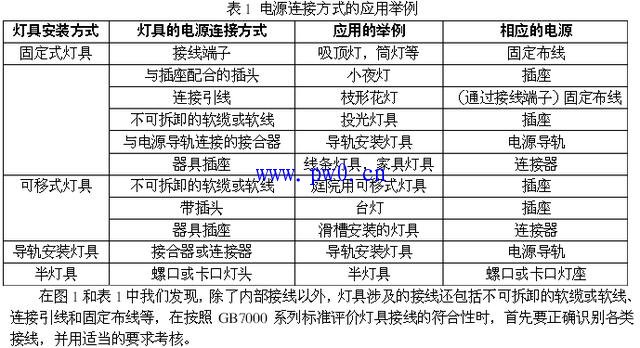

灯具的种类繁多，一般来说，安装方式决定了灯具的电源连接方式，而灯具提供的电源连接方式也决定了所需的电源形式，表1给出了各类灯具常用的电源连接方式。

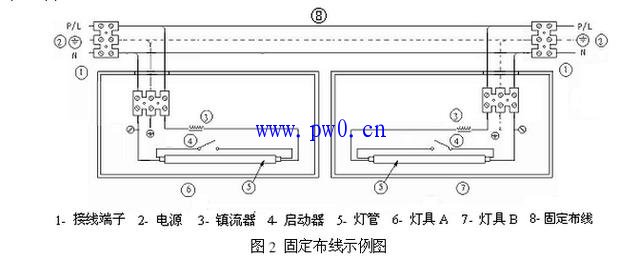

固定布线（见图2）
a）固定布线是敷设在建筑物内的布线，它不是灯具的组成部分； b）固定布线提供电源的方式通常是：
①布线进入灯具内并连接到灯具提供的电源接线端子，适用于以接线端子为电源连接方式的灯具，图2中的灯具均属这种情况；
②布线进入灯具说明书中规定的接线盒内，并与适宜的电源接线端子连接，适用于以连接引线为电源连接方式的灯具，见图6。
③布线与嵌入建筑物墙壁的插座的接线端子连接，适用于以插头或带插头的软缆为电源连接方式的灯具。
④与固定布线的连接方式不应使固定布线受力，如在换灯或维护时，与固定布线连接的接线端子应处于灯具的固定部件上，而不是在可移动部件上。

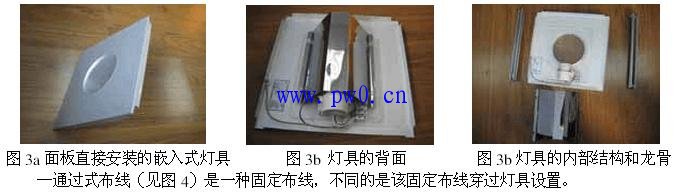

图3a所示是一个结构设计不合理的嵌入式灯具的外观照片，从该灯具的背面照片和结构照片图3b和图3c可以看到，该灯具的所有部件均安装在面板上，然后将面板嵌入吊顶上的龙骨，灯具的电源连接方式是接线端子。在换灯和维护而取下面板时，连着固定布线的接线端子也将随着面板移动，固定布线将受到应力，而且固定布线的应力无法在灯具上采取措施解除。

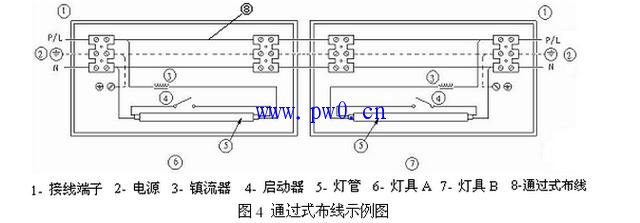

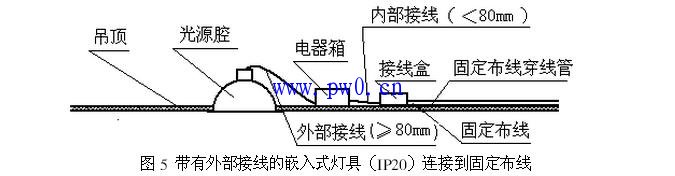

以图5给出的一个嵌入式筒灯为例，该灯具由光源腔、电器箱和接线盒等几个部件组成，各个部件之间用软缆连接，然后通过接线盒中的电源接线端子连接到固定布线。要注意的是图5中连接几个部件的软缆，这些软缆均用于灯具部件之间的连接，所以容易误认为这些都是内部接线，根据上述5.3.5的规定，应按下述情况考虑接线的性质及其要求：
1．普通灯具：
伸出灯具的接线长度小于80mm，该接线的属于内部接线，并按内部接线考核； 伸出灯具接线长度大于等于80mm，该接线的属于外部接线，并按外部接线考核；
2．非普通灯具：
伸出灯具外的接线属于外部接线，并按外部接线考核；
伸出灯具接线按外部接线考核时，除了用目视、测量以外，还应进行5.2.10.1的试验。

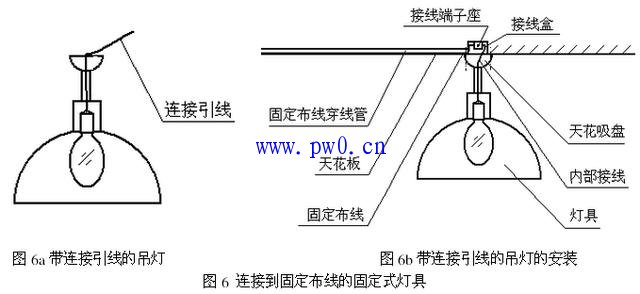

图6a是一个带连接引线的吊灯，该引线从灯具灯座的接线端子直接引出，没有提供电源接线端子。如果该连接引线要通过一个独立的接线端子座与固定布线连接，灯具的安装说明书应说明该灯具电源接线端子的安排，如安排在灯具内还是灯具外、接线端子座的尺寸、接线盒的尺寸等。
图6b给出了通过独立的接线端子座连接到固定布线的吊灯的电气连接的例子，安装时，建筑物顶棚的接线盒内安排了一个电源接线端子座，其电源端与固定布线连接、另一端与连接引线连接，安装完成后，该连接引线不会受到应力，所以它属于灯具的内部接线。

软线固定架的应用示例见图7。图7中的接线盒和灯具灯腔之间的接线属于接线伸出灯具外超过80mm，而且可能受到应力的例子，这部分接线应符合外部接线的规定，即接线的导体截面积不小于0.75mm2（对普通灯具），而且应在接线两端进入接线端子前使用软线固定架以消除应力。

软缆或软线的规格

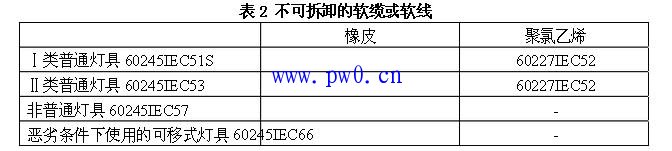

应根据灯具的类型选择软缆或软线，并不低于表2的规定。
