PGA204/205开关选择可编程增益

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

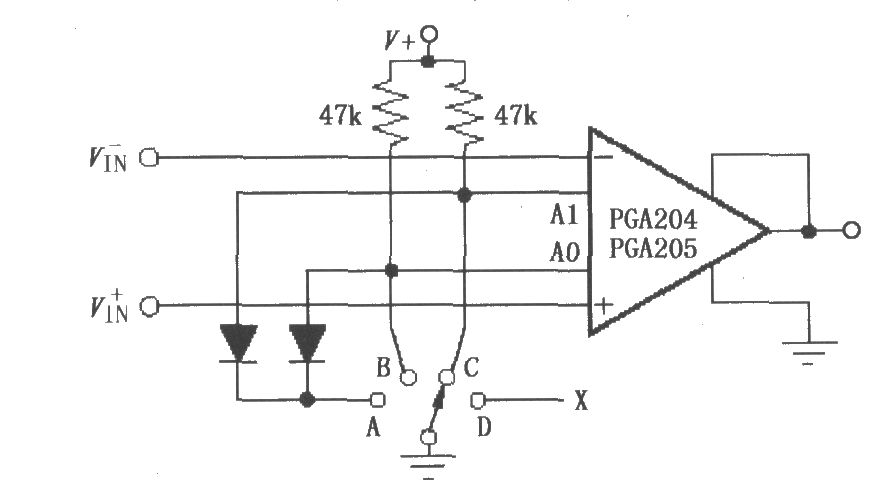

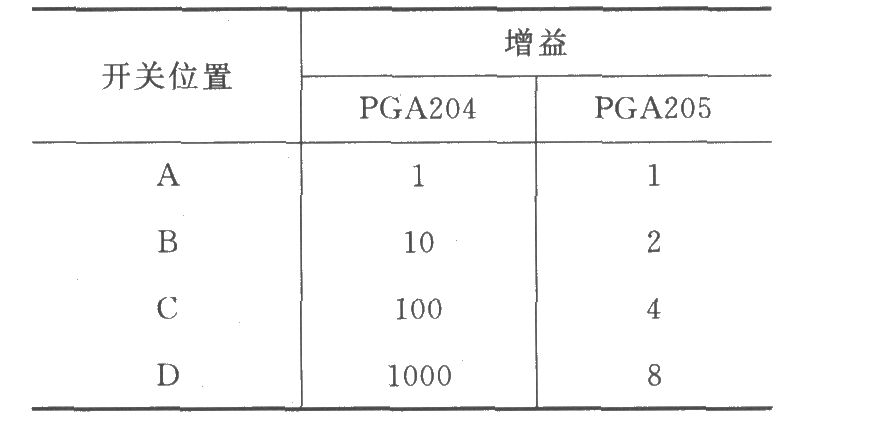

简介如图所示为PGA204／205用开关选择的可编程增益电路。图中用单刀四掷开关选择增益，A0脚、A1脚用47kΩ。上拉电阻接到V ，以得到无噪声高电平“1”。两个二极管起限制反向电流作用，可
