GT软件建立新工程的技术方法

    单击“开始”→“程序”→“MELSOFT应用程序”→“GT Designer2”，打开软件，跳出工程选择对话框，如图11-3所示，单击新建按钮，出现新建工程向导，如图11-4所示。根据向导提示，在该向导中，可以选择触摸屏的类型、PLC的类型、PLC和触摸屏的连棒方式以及画面切换软元件的设置。例如，触摸屏的型号我们选择A960GOT (640×400)、PLC的型号选择MELSEC - FX系列，基本画面切换选择D0，重叠窗口1选择D1，重叠窗口2选择D2，重叠窗口选择D3。设置完毕单击结束，跳出画面属性设置对话框，如图11 -5所示。在基本属性栏设置中，首先设置画面的编号，一般从1开始设计画面；第二是在标题栏中输入画面的名称；第三选择画面的种类，可以选择基本画面或窗口画面，如选择窗口画面，可以设置窗口画面的大小，一般小于基本画面，窗口画面相当于是基本画面的补充，比如系统的报警原因，可以设计在窗口画面中，当出现报警条件时，窗口画面自动跳出，表明报警原因。第四是安全等级，缺省是0级，0级没有密码保护功能，除此以外有1～15共15个级别，15是最高级，每个级别都可以有不同的保护密码。第五是详细说明，可以输入文字说明画面的功能等。第六是指定背景色，可以改变画面的背景色、前景色和填充图案。辅助设置和按键窗口两栏一般不用设置，单击“确定”按钮，画面设置完毕。图11-6所示为GT软件设计界面，其中黑色部分为画面设计区，选择不同型号的触摸屏，设计区的大小不同。
    图11-3    工程选择对话框

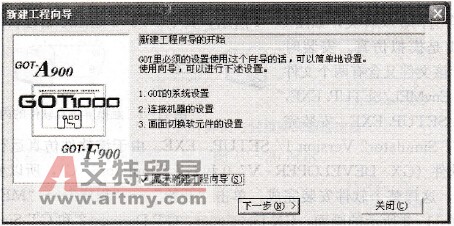

    图11-4    新建工程向导

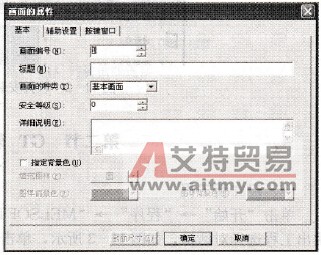

    图11-5    画面属性设置对话框
    图11-6    GT软件设计界面
