西门子S7-300/400 PLC的模拟量输入模块

    前面艾特贸易网介绍了在建立项目的过程中需要进行硬件配置，并且配置的硬件型号要与实际设备型号相一致。然而选择好适合的硬件后工作并没有结束，如在输入过程中，如果出现一些意外迟迟不能完成输入，那么系统如何识别这种错误并采取相应措施来解决；同一型号的I/O模块，可以接收电流、电压等多种信号，这些信号相互之间截然不同，那么就需要系统能够识别并且选择性地输入、输出信号。这些问题都可以在I/O模块的属性设置中得到解决。    在机架上选中需要设置的I/O模块，双击该模块或者右击该模块，在弹出的快捷菜单中选择“对象属性”命令，即可进入I/O模块的属性设置窗口。如图6-34所示是一个模拟量输入模块的属性设置窗口。该窗口同样有多个选项卡，下面分别介绍。    (1)常规，在该选项卡中列出了该模块的名称以及对该模块的简要介绍。    (2)地址    在该选项卡可以修改模块的逻辑地址。当用户在机架上插入一个硬件时，系统将自动为该硬件分配相应的逻辑地址；当用户删除或者添加其他的硬件模块时，系统自动完成逻辑地址的调配，不会出现紊乱的状况。然而有的时候是用户预先编写好程序，然后进行现场的硬件配置，这时就有可能需要修改硬件的逻辑地址。如图6-34所示，在“开始”文本框中输入模块的起始地址，系统会自动计算出相应的结束地址，完成逻辑地址的修改。

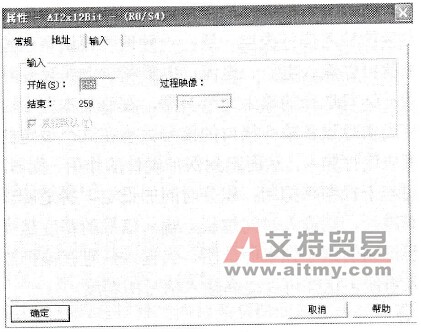

    图6-34    模拟量输入模块属性设置窗口    (3)输入    “输入”选项卡如图6-35所示，在该选项卡中可以进行与输入有关的详细设置。

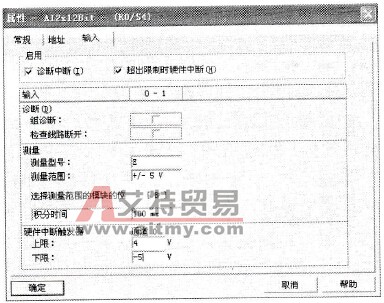

    图6-35    “输入”选项卡    ◇ 在“启用”栏中，系统提供了两个中断供用户选择。选中“诊断中断”复选框，在信号输入时如果出现系统监控故障，则CPU调用OB82，信号不能完成输入；选中“超出限制时硬件中断”复选框，配合“硬件中断触发器”设置，可以限制输入量的大小。例如本例中设置的上限+4V和下限-5V，当输入电压超过这两个设定值时，系统就会调用组织块完成硬件中断，从而对硬件起到保护的作用。    ◇ 在“输入”栏中列出了输入信号的通道，通道的数目与具体的输入模块有关；有多个通道时，需要用户选择用于传输数据的通道，在此过程中可以考虑需要输入的速率等问题。    ◇ 在“诊断”栏中，用户可以决定是否选择“组诊断”和“检查线路断开诊断”，诊断的信息可以通过指令展示在显示设备上。    ◇ “测量”栏中包括多个设置选项，分别介绍如下。    > 测量型号：在该文本框中，用户可以设置输入信号的类型，当然输入的类型必须与实际的输入信号类型一致；一种输入模块可以输入多种类型的信号，比如这里就可以输入电压、电流、电阻和热电偶等多种不同的输入信号。    > 测量范围：针对选择的输入信号类型，在该文本框中还需设置输入信号的范围，只有当实际设备输入接口的信号大小在这个设定的范围中，才能通过输入接口模块进行输入，从而起到保护硬件的作用，同时减小其他信号的干扰。    > 积分时间和干扰频率抑制：积分时间的设定，决定着输入信号的时间长短，积分时间越长，则输入时间越长，输入信号的精度越高；干扰频率抑制用于设置需要抑制的信号频率的范围，当输入信号在该抑制范围内时则被抑制，不能输入系统，这样可以提高输入信号的精度。
