STEP7软件与设备的连接

    根据前面的介绍，建立好编程设备与PLC硬件设备的连接后，还需要建立STEP7软件与PLC系统的连接才能够实现通信和数据的传递；如果没有软件正确的连接，即使数据传输线连接完好，也不能实现数据的传递。    建立STEP7软件与PLC系统的连接有以下两种方法。    1．直接运用“在线”命令建立连接    针对建立完成的项目，即硬件配置、通信配置等都已完成的项目，用户可以直接运用“在线”命令来建立连接。在SIMATIC Manager窗口中选中项目名称，选择“视图” →“在线”命令，即可完成项目的在线建立工作，实现了STEP7软件与PLC系统的连接。建立完成后将在SIMATIC Manager窗口中同时显示两个项目结构窗口，一个为离线状态的项目结构，一个为在线状态的项目结构。    当工作完成后，不需要保持STEP7与PLC系统的连接时，可以选择“视图”→“离线”命令将STEP7软件与PLC系统断开。    2．运用节点建立连接    针对没有建立完成的工作项目（如没有完成硬件的配置，或没有完成通信的设置），可以通过节点的方法建立STEP7软件与PLC系统的连接。    如图6-59所示，在SIMATIC Manager窗口中选择PLC→“显示可访问的节点”命令，即可打开网络中的访问节点。这些节点中不仅包含有整个PLC系统中可以编程的节点，还包括不能用STEP7编程的节点。

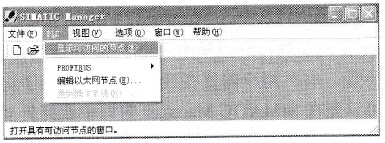

    图6-59    打开可访问节点    在打开的展示节点的窗口中选择PLC相对应的节点，在CPU性能参数设置窗口中的“常规”选项卡中进行网络的设置，比如“MPI=2”，即可在展示出的节点中选中“MPI=2”节点，也就完成了STEP7与PLC系统连接的建立。
