S7-200通信应用实例

    1．通信任务    本例用NETR和NETW指令实现两台CPU224之间的数据通信。用A机的I0.0～I0.7控制B机的Q0.0～Q0.7，用B机的I0.0～10.7控制A机的Q0.0～Q0.7。A机为主站，站地址为2，B机为从站，站地址为3，编程用的计算机站地址为0。    两台S7-200系列可编程序控制器与装有编程软件的计算机通过RS-485通信接口和网络连接器组成一个使用PPI协议的单主站通信网络，如图10.17所示。用双绞线分别将连接器的两个A端子连在一起，两个B端子连在一起，如图10.24所示。短距离使用时，也可以用标准的9针D型连接器来代替网络连接器。

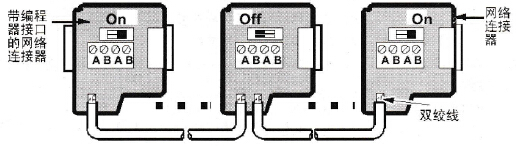

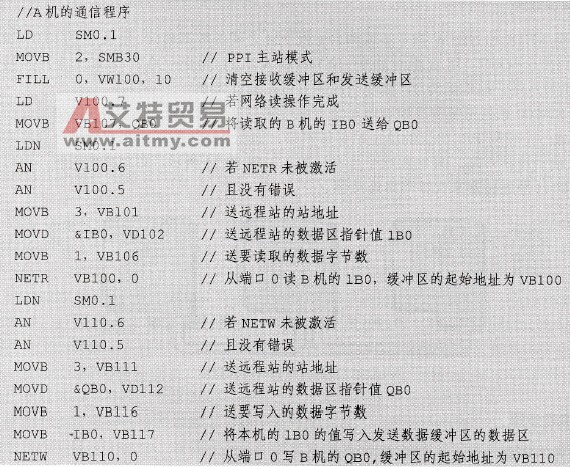

    图10.24    网络连接器连接示意图    2．实现步骤    按下面的步骤完成两台CPU之间的通信。    ·分别只用PC/PPI电缆连接各个PLCo在编程软件中，分别将它们的站地址设为2和3，并下载到CPU模块中。    ·连接好网线，双击“通信刷新”图标，编程软件将会显示出网站中站号为2和3的两个子站。    ·双击某一个子站的图标，编程软件将和该子站建立连接，可以对它进行下载、上载和监视等通信操作。    ·输入、编译通信程序，将它们下载到站号为2的CPU模块中，该模块为主站；将两台PLC的工作方式开关置于RUN位置，分别改变两台PLC输入信号的状态，可以观察到通信效果。    3．通信程序    用网络读／写指令完成两台PLC之间的通信。表10.6是A机的网络读写缓冲区内的地址定义，表后面是A机（主站）的通信程序。A机读取B机的IB0的值后，将它写入本机的QB0，A机同时用网络写指令将它的IB0的值写入B机的QB0。    在本例中，B机在通信中是被动的，它不需要通信程序。    表10.6    缓冲区首字节标志位的定义
